Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VC-01633HC-M-E/200MB-00715E33-MF2LA

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: USD 300-450 / kit
Détails d'emballage: 280*208*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: T/T, Western Union, L/C
Capacité d'approvisionnement: 500 kits/mois
meilleur prix Contact

Détail Infomation

Tension: 380V Puissance: 7KW
Courant évalué: 16A Vitesse nominale: 1500 t/mn
Torgue évalué: 45 N.m Phase: Phase 3
Taille de bride de moteur: 200mm Protocoles de transmission: Modbus/CANopen/EtherCAT
modèle: VEC-VC-01633HC-M-E/200MB-00715E33-MF2LA application: Matériel électronique
Surligner:

moteurs servo et commandes de 200mm

,

moteurs 1500rpm servo et commandes

,

mouvement et contrôle d'entraînement 1500rpm

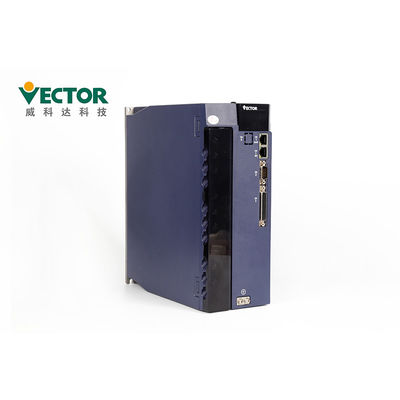

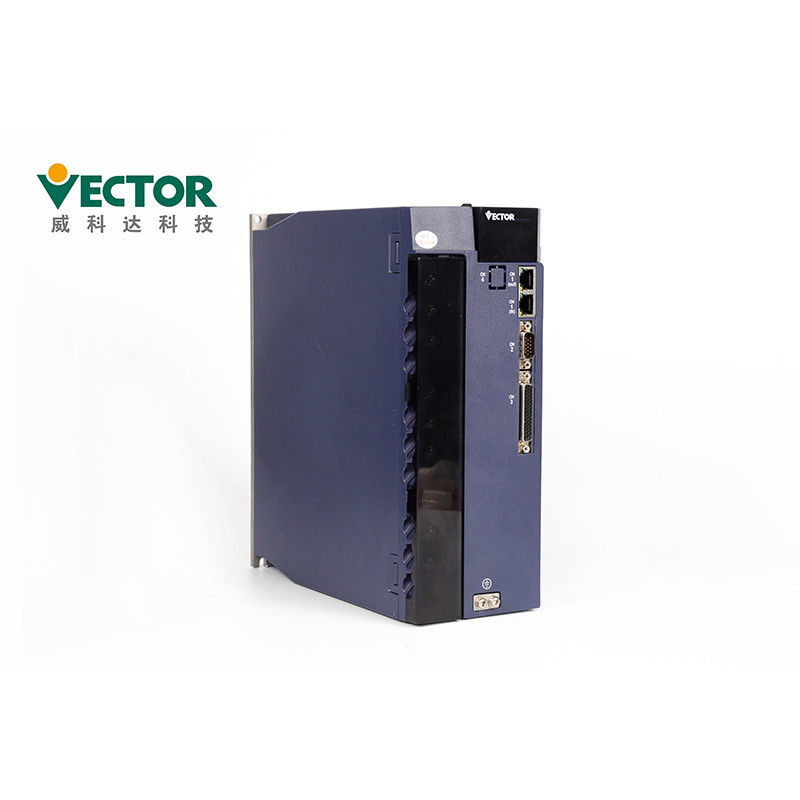

Description de produit

Système servo de planification interne d'entraînements à C.A. de la position 7.5kw 380V pour le matériel 3C électronique



moteur servo triphasé à C.A. de 200mm 7kw 1500rpm et commande servo

Courant alternatif 380V 7KW

Triphasé avec l'impulsion 2500 par accroissement + encodeur de Hall ;

Type de protocole de Modbus/CANopen/EtherCAT Commucation



Description de produits



Produits moteur servo triphasé à C.A. de 200mm 7kw 1500rpm et commande servo
Marque Vecteur
Modèle non. VEC-VC-01633HC-M-E/200MB-00715E33-MF2LA
Puissance 7KW
Tension 380V
Phase Triphasé
Vitesse nominale 1500 t/mn
Courant évalué 16A
Torgue évalué 45 N.m
Protocoles de transmission Modbus/CANopen/EtherCAT




Tension Mode de contrôle Rectification contrôlée par plein monophasée/triphasée
Modulation de SVPWM
Encodeur Retour d'encodeur impulsion 2500 par accroissement + encodeur de Hall ;
impulsion 2500 par accroissement ;
encodeur absolu de 17bit Tamagawa ;
encodeur absolu de 23bit Tamagawa ;
encodeur absolu de 24bit Nikon ;
La commande d'impulsion entrée Type d'impulsion Entrée différentielle, collecteur ouvert
Plage de fréquence Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us
Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us
Mode d'impulsion impulsion + direction ; Plus d'ab ; CW+CCW ;
Entrée analogique Chaîne de tension -10V à 10V
Impédance d'entrée 10kΩ
Fréquence maximum 1.5kHz
Type d'interface de DI/DO NPN/PNP
CommunicationModbus/CANopen/EtherCAT
Mode d'implantation Méthode d'entrée de commande Commande d'impulsion
Position de planification interne
plan de par la position de cible, la vitesse, l'accélération et la décélération
temps
courbe trapézoïdale de vitesse de
courbe cubique de vitesse de
absolu de /mode commande relatif
Mode doux d'instruction Filtrage passe-bas/filtrage médian
Rapport électronique de vitesse N/M ; (M=1~2147483647, N=1~2147483647)
Limite de couple Limite interne de couple/limite analogue de couple
Compensation de réaction Réaction de vitesse/réaction de couple
Compensation de couple Compensation fixe de couple/compensation analogue de couple/
Compensation automatique de couple ;
Mode de Contol de vitesse Type d'entrée de commande Fréquence d'impulsion/analogue/vitesse de planification interne
Chaîne de contrôle de vitesse vitesse 1~max
Largeur de bande 1kHz
Limite de couple Limite interne de couple/limite analogue de couple
Mode doux d'instruction Filtrage passe-bas/filtrage médian
Compensation de réaction Réaction de couple
Compensation de couple Compensation fixe de couple/compensation analogue de couple/
Compensation automatique de couple ;
Mode de contrôle de couple Type d'entrée de commande Référence interne de couple/couple contrôle analogue
Compensation de couple Compensation fixe de couple/compensation analogue de couple/
Compensation automatique de couple ;
Limitation de vitesse Limitation de vitesse interne/limitation de vitesse analogue



Détails au sujet d'une commande servo, comment choisir le modèle servo d'entraînement et faire l'installation ?

mouvement et contrôle d'entraînement de moteurs servo et de lecteurs 1500rpm de 200mm 0

mouvement et contrôle d'entraînement de moteurs servo et de lecteurs 1500rpm de 200mm 1

Nom principal Fonction principale
PAR/ALM commutateur de mode, retour au menu précédent
▲(ajoutez) valeur de peu de clignotant d'augmentation du tube numérique de LED
▼(décembre) Diminuez la valeur de clignotant de chiffre du tube numérique de LED
STOP/RST Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données
plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N
RD/WT valeurs de paramètre lecture/écriture ; entrez dans la page F-N



Installation :

Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et



dissipation thermique pendant l'installation et maintenir bon fondre.

●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.

●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique

distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.

mouvement et contrôle d'entraînement de moteurs servo et de lecteurs 1500rpm de 200mm 2

Installation
Environnement
Conditions
Pression atmosphérique 86~106kPa
Humidité de Mbient 0~55℃
Température ambiante 0~90%RH
Estimation d'IP IP20
Vibration 0~4.9m/s^2

mouvement et contrôle d'entraînement de moteurs servo et de lecteurs 1500rpm de 200mm 3

Accessoires :



  Nom accessoire Image
Pièces de rechange de Satandard Terminal de puissance mouvement et contrôle d'entraînement de moteurs servo et de lecteurs 1500rpm de 200mm 4 Adaptez à E1, commande de la structure E2
Prise de l'encodeur Cn3 Prise d'encodeur du côté de conducteur
Prise de terminal de contrôle Cn4 Terminaux de signal d'entrée-sortie, câblage d'utilisateur
Ligne de connexion d'encodeur La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne électrique La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne de surveillance d'entraînement Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels
Achat des pièces de rechange USB au câble de l'adaptateur RS232 S'il y a lieu, achat d'individu
Ligne de communication d'Ethernet S'il y a lieu, achat d'individu

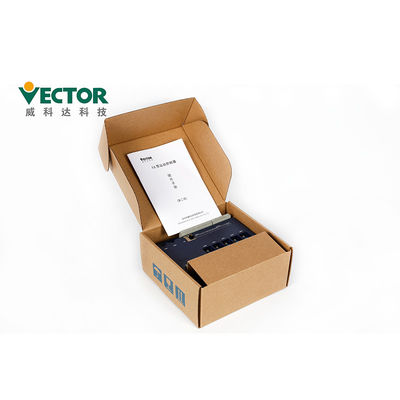

Emballage :



Détails de emballage de la commande servo
Produits E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Taille 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78



Délai de livraison et manière d'expédition



Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
