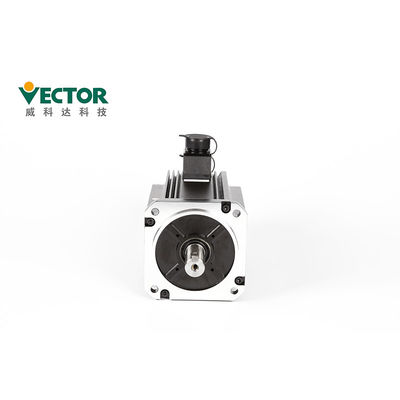

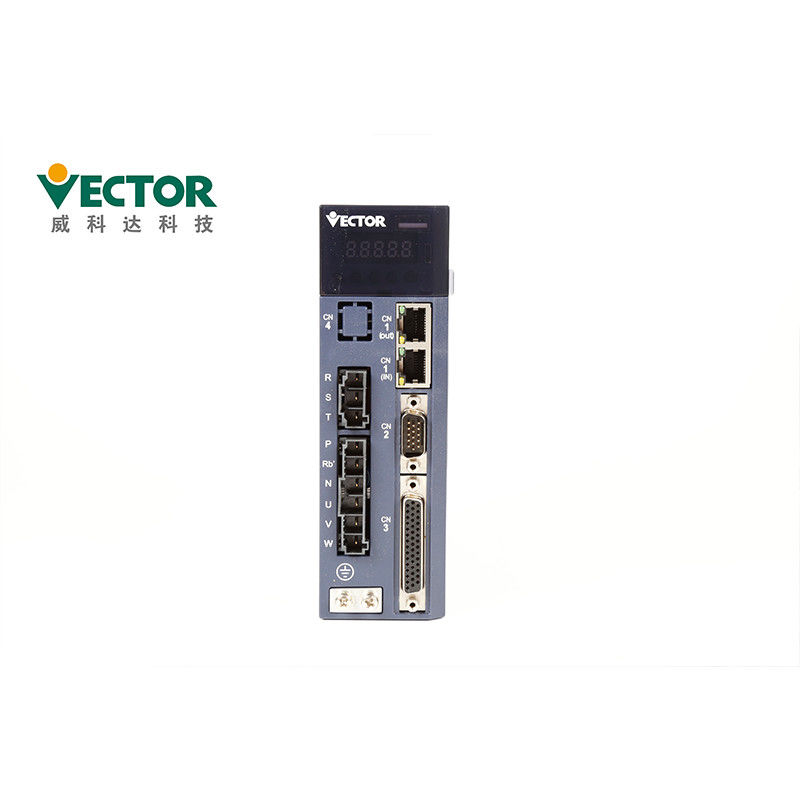

Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton

Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VC-01223HC-M-E/130MB-2R315A23F-MF2

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: USD 300-450 / kit
Détails d'emballage: 280*208*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: T/T, Western Union, L/C
Capacité d'approvisionnement: 500 kits/mois
meilleur prix Contact

Détail Infomation

Tension: 220V Puissance: 2.3kw
Courant évalué: 12A Vitesse nominale: 1500 t/mn
Torgue évalué: 15N.m Phase: Phase 3
Taille de bride de moteur: 130mm Protocoles de transmission: Modbus/CANopen/EtherCAT
modèle: VEC-VC-01223HC-M-E/130MB-2R315A23F-MF2 application: Conducteur de chapeau de carton
Surligner:

Système de contrôle servo du mouvement 2.3KW

,

Système de contrôle servo de mouvement de Canopen

,

Contrôleur servo d'entraînement de Canopen

Description de produit

220V, conducteur servo de For Cardboard Cap de contrôleur d'entraînement à C.A. de 2.3KW Canopen



Conducteur servo de For Cardboard Cap de contrôleur d'entraînement à C.A.

Courant alternatif 220V 2.3KW

Triphasé avec l'impulsion 2500 par accroissement + encodeur de Hall ;

Type de protocole de Modbus/CANopen/EtherCAT Commucation



Description de produits



Produits Conducteur servo de For Cardboard Cap de contrôleur d'entraînement d'AAC
Marque Vecteur
Modèle non. VEC-VC-01223HC-M-E/130MB-2R315A23F-MF2
Puissance 2.3KW
Tension 220V
Phase Triphasé
Vitesse nominale 1500 t/mn
Courant évalué 12A
Torgue évalué 15N.m
Protocoles de transmission Modbus/CANopen/EtherCAT



Tension Mode de contrôle Rectification contrôlée par plein monophasée/triphasée
Modulation de SVPWM
Encodeur Retour d'encodeur impulsion 2500 par accroissement + encodeur de Hall ;
impulsion 2500 par accroissement ;
encodeur absolu de 17bit Tamagawa ;
encodeur absolu de 23bit Tamagawa ;
encodeur absolu de 24bit Nikon ;
La commande d'impulsion entrée Type d'impulsion Entrée différentielle, collecteur ouvert
Plage de fréquence Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us
Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us
Mode d'impulsion impulsion + direction ; Plus d'ab ; CW+CCW ;
Entrée analogique Chaîne de tension -10V à 10V
Impédance d'entrée 10kΩ
Fréquence maximum 1.5kHz
Type d'interface de DI/DO NPN/PNP
Type de protocole de transmission Modbus/CANopen/EtherCAT


Détails au sujet d'une commande servo, comment choisir le modèle servo d'entraînement et faire l'installation ?



Nom principal Fonction principale
Mode commutateur de mode, retour au menu précédent
▲(ajoutez) valeur de peu de clignotant d'augmentation du tube numérique de LED
▼(décembre) Diminuez la valeur de clignotant de chiffre du tube numérique de LED
(décalage) Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données
plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N
PLACEZ valeurs de paramètre lecture/écriture


Installation :

Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et



dissipation thermique pendant l'installation et maintenir bon fondre.

●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.

●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique

distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.



Installation
Environnement
Conditions
Pression atmosphérique 86~106kPa
Humidité de Mbient 0~55℃
Température ambiante 0~90%RH
Estimation d'IP IP20
Vibration 0~4.9m/s^2



●En installant, ne bloquez pas les ports d'aspiration et d'échappement, et ne permettez pas les corps étrangers à l'intérieur du produit

pour, autrement il peut faire entrer le défaut de fonctionnement ou le feu dû au vieillissement des composants internes.

●Ne placez pas les objets lourds sur ou sous ce produit comme ceci peut avoir comme conséquence la blessure.

●Installez svp dans l'environnement suivant :

1.places sans lumière du soleil directe ;

2.Locations où la température ambiante est de l'ordre de 0 ° C à 55 C de ° ;

humidité 3.Relative de l'ordre de 0% à 95%, et aucune condensation ;

4.Locations exempt des gouttelettes d'eau, des vapeurs, de la poussière et de la poussière huileuse ;

5.Locations où il n'y a aucun dispositif du feu vif ;

6.Non-corrosive, gaz inflammable et sites liquides ;

7.It n'est pas facile d'éclabousser l'eau, le pétrole et la médecine ;

8.places qui ne sont pas exposés au rayonnement radioactif ;

9.Strong et endroits sans vibration ;

10.Locations où il n'y a aucune interférence de bruit électromagnétique.

Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton 0

Câblage des précautions

On lui recommande de ne pas employer 220V monophasé pour l'approvisionnement d'alimentation secteur,

ce qui peut endommager le condensateur électrolytique dû au manque de phase.

●Ne changez pas le câblage pendant puissance-sur, autrement il peut causer la décharge électrique ou la blessure.

●Veuillez effectuer le câblage ou l'inspection par les techniciens professionnels, autrement elle

peut causer la décharge électrique ou l'échec du produit.

●Svp soigneusement confirmer l'alimentation de câblage et d'énergie. Le circuit de sortie

peut être en raison mis en court-circuit de câbler des erreurs ou l'application de différentes tensions. Le frein ne fonctionne pas

quand au-dessus du défaut se produit, qui peut avoir comme conséquence des dommages mécaniques ou le dommage corporel.

●Ne reliez pas le câble de puissance d'entrée aux terminaux d'U, de V, et de W du

commande. Autrement, le conducteur servo sera endommagé.

●En câblant, ne passez pas le cable électrique et le câble de signal par le même tuyau, et ne les empaquetez pas

ensemble. La distance entre les deux devrait être plus de 30cm pour éviter l'interférence.

●Le terminal à terre de conducteur doit être fondu pour éviter la fuite et pour réduire l'interférence du système,

et le diamètre du fil de masse devrait être le même qu'ou au-dessus de la ligne d'alimentation d'énergie.

●En reliant l'approvisionnement d'approvisionnement de courant alternatif et d'alimentation CC à l'unité servo, reliez au terminal spécifique.

Le manque de faire ainsi peut avoir comme conséquence le défaut de fonctionnement ou le feu.

●Pour la longueur de câblage, la ligne d'entrée de commande est jusqu'à 3m et la ligne d'encodeur est jusqu'à 20m.

●Employez un câble protégé torsadé pour le câble de signal et le câble d'encodeur, et avez rectifié le bouclier avec une extrémité simple.

●Les terminaux d'U, de V, de W du conducteur et les terminaux d'U, de V, et de W du themotor devraient être reliés un

selon le nom. S'il est mal relié, le moteur ne peut pas fonctionner normalement.

●Les produits communs de barre omnibus courant continu exigent les résistances sensibles à la pression et le câblage est sûr.

●Veuillez vérifier la puissance après que le courant soit coupé pendant au moins 5 minutes. Même si

le courant est coupé, haute tension peut rester à l'intérieur de la commande servo. Par conséquent, ne touchez pas le terminal de puissance

d'ici 5 minutes après que le courant soit coupé, autrement il peut causer la décharge électrique.

●Ne tournez pas le sous tension/hors tension fréquemment. Quand il est nécessaire de tourner sans interruption "MARCHE/ARRÊT" la puissance, svp

commandez lui une fois ou moins en 1 minute. Puisque la section d'alimentation d'énergie du conducteur servo a un condensateur, un grand remplissage

(temps de charge de 0,2 secondes) écoulements actuels pendant l'alimentation d'énergie "MARCHE/ARRÊT". Par conséquent, si la puissance est tournée "MARCHE/ARRÊT"

fréquemment, la représentation des composants de circuit principaux à l'intérieur du conducteur servo sera dégradée.

●Ne mettez pas sous tension quand les vis de TB sont lâches ou le câble est lâche. Autrement, il peut causer le feu.

●Prenez les mesures de armature appropriées dans les emplacements suivants, autrement la machine peut être endommagée :

1. Emplacements qui causent l'interférence due à l'électricité statique ;

2. Un endroit qui produit un champ électrique fort ou un champ magnétique fort ;

3. Emplacements où il peut y avoir rayonnement de rayonnement ;

4. Un endroit avec un cordon de secteur tout près.



Accessoires :



  Nom accessoire Image
Pièces de rechange de Satandard Terminal de puissance Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton 1 Adaptez à E1, commande de la structure E2
Prise de l'encodeur Cn3 Prise d'encodeur du côté de conducteur
Prise de terminal de contrôle Cn4 Terminaux de signal d'entrée-sortie, câblage d'utilisateur
Ligne de connexion d'encodeur La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne électrique La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne de surveillance d'entraînement Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels
Achat des pièces de rechange USB au câble de l'adaptateur RS232 S'il y a lieu, achat d'individu
Ligne de communication d'Ethernet S'il y a lieu, achat d'individu



Emballage :



Détails de emballage de la commande servo
Produits E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Taille 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton 2

Délai de livraison et manière d'expédition



Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.



Cetificates :

1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de

système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;

3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse

normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.

Système de contrôle servo de mouvement de Canopen 2.3KW pour le conducteur de chapeau de carton 3
