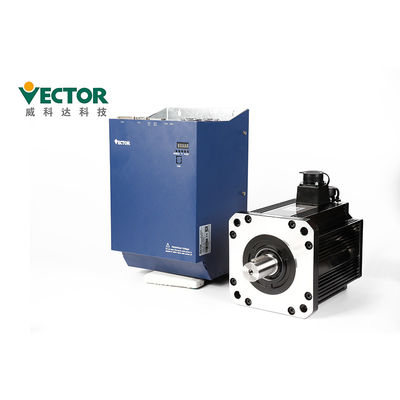

Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement

Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VC-00623H-M-E/130ME-00120A23-MF2M

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: USD 300-450 / kit
Détails d'emballage: 280*208*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: T/T, Western Union, L/C
Capacité d'approvisionnement: 500 kits/mois
meilleur prix Contact

Détail Infomation

Tension: 220V Puissance: 1KW
Courant évalué: 6A Vitesse nominale: 2000 t/mn
Torgue évalué: 4.77N.m Phase: Phase 3
Taille de bride de moteur: 130mm Protocoles de transmission: Modbus/CANopen/EtherCAT
modèle: VEC-VC-00623H-M-E/130ME-00120A23-MF2M application: Machine à emballer automatique
Surligner:

Système de servocommande à C.A. 1KW

,

système de servocommande à C.A. 2000rpm

Description de produit

Système de servo d'entraînement de moteur servo de 1KW 2000rpm pour la machine à emballer automatique



Système servo pour la machine à emballer automatique

Courant alternatif 220V 1KW

Triphasé avec l'impulsion 2500 par accroissement + encodeur de Hall ;

Type de protocole de Modbus/CANopen/EtherCAT Commucation



Description de produits



Produits Kit absolu de système servo
Marque Vecteur
Modèle non. VEC-VC-00623H-M-E/130ME-00120A23-MF2M
Puissance 1KW
Tension 220V
Phase Triphasé
Vitesse nominale 2000 t/mn
Courant évalué 6A
Torgue évalué 4.77N.m
Protocoles de transmission Modbus/CANopen/EtherCAT



Tension Mode de contrôle Rectification contrôlée par plein monophasée/triphasée
Modulation de SVPWM
Encodeur Retour d'encodeur impulsion 2500 par accroissement + encodeur de Hall ;
impulsion 2500 par accroissement ;
encodeur absolu de 17bit Tamagawa ;
encodeur absolu de 23bit Tamagawa ;
encodeur absolu de 24bit Nikon ;
La commande d'impulsion entrée Type d'impulsion Entrée différentielle, collecteur ouvert
Plage de fréquence Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us
Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us
Mode d'impulsion impulsion + direction ; Plus d'ab ; CW+CCW ;
Entrée analogique Chaîne de tension -10V à 10V
Impédance d'entrée 10kΩ
Fréquence maximum 1.5kHz
Type d'interface de DI/DO NPN/PNP
Type de protocole de transmission Modbus/CANopen/EtherCAT



Entrée de Digital Permettez la commande, commande remise à zéro, commutateur de la commande A/B de couple, inverse de commande de couple
Permettez, commutateur en avant de la limite A/B de couple, commutateur négatif de la limite A/B de couple, en avant
Limitation de vitesse un commutateur de /B, commutateur négatif de la limitation de vitesse A/B, essai en avant, essai inverse, vitesse
l'inverse de commande permettent, commutateur principal de la source A/B de vitesse, arrêt de vitesse permettent, position claire
compte, sélection fixe de mode de vitesse et à plusieurs vitesses zéro 0, sélection à plusieurs vitesses de vitesse de vitesse
1, sélection à plusieurs vitesses 2, sélection à plusieurs vitesses 3, commande de vitesse de vitesse de position
interdit, l'inverse de commande de position, commande d'impulsion a interdit, rapport électronique de vitesse
commutateur 1, espace libre d'erreur de position, retour à zéro, position de multi-segment de déclencheur,
sélection 0, sélection 1, multi-segment de position de multi-segment de position de multi-segment
sélection 2, sélection 3, direction de position de position de multi-segment de position de multi-segment
sélection, entrée de retour nulle de commutateur d'origine, impulsion de x/y et planification interne de position
la commutation, le commutateur de mode de contrôle 0, le commutateur de mode de contrôle 1, permettent d'interrompre la longueur fixe
l'entrée, décommandent pour interrompre la longueur fixe, longueur fixe d'interruption de déclencheur, d'abord réglée du deuxième ensemble
commutateur de gain, défaut remis à zéro, mode positif de commutateur de limite en position, commutateur de limite inverse dedans
boucle de mode de position, ouverte et bloquée en plein mode de boucle bloquée, commutateur électronique de rapport de vitesse
2, entrée de surchauffe de moteur, entrée d'arrêt d'urgence, déclencheur interne clair, ensemble interne de déclencheur,
contre- impulsion interne de compte, compteur interne clair, mode du mode UPDOWN de vitesse
signal, mode du mode UPDOWN de vitesse EN BAS de signal, correction automatique de dérive nulle d'AI.
Sortie numérique Le conducteur a permis, arrivée de vitesse, réduction de vitesse, augmentation de vitesse, vitesse nulle, vitesse plus de
limite, rotation en avant, rotation inverse, sortie de défaut, limitation de vitesse en avant en mode de couple,
le mode de couple dans la limitation de vitesse négative, en mode de couple, le positionnement est accompli,
le positionnement est proche de la sortie, le retour nul est accompli, l'erreur de position est aussi
grande, la sortie est interrompue par la longueur fixe, la sortie de limite de logiciel est sortie,
la sortie de frein est commande d'entrée est éteinte valide, souvent, toujours DESSUS, sortie de limite de couple, couple
l'arrivée, statut interne de déclencheur, contre- compte interne arrive, vitesse est cohérente, impulsion
la commande de position est la sortie nulle


Détails au sujet d'une commande servo, comment choisir le modèle servo d'entraînement et faire l'installation ?



Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement 0

Le panneau contient 5 boutons et 5 tubes numériques.

Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.



Nom principal Fonction principale
Mode commutateur de mode, retour au menu précédent
▲(ajoutez) valeur de peu de clignotant d'augmentation du tube numérique de LED
▼(décembre) Diminuez la valeur de clignotant de chiffre du tube numérique de LED
(décalage) Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données
plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N
PLACEZ valeurs de paramètre lecture/écriture


Installation :

Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et



dissipation thermique pendant l'installation et maintenir bon fondre.

●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.

●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique

distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.



Installation
Environnement
Conditions
Pression atmosphérique 86~106kPa
Humidité de Mbient 0~55℃
Température ambiante 0~90%RH
Estimation d'IP IP20
Vibration 0~4.9m/s^2

Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement 1

Accessoires :



  Nom accessoire Image
Pièces de rechange de Satandard Terminal de puissance Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement 2 Adaptez à E1, commande de la structure E2
Prise de l'encodeur Cn3 Prise d'encodeur du côté de conducteur
Prise de terminal de contrôle Cn4 Terminaux de signal d'entrée-sortie, câblage d'utilisateur
Ligne de connexion d'encodeur La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne électrique La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client
les besoins fournissent le connecteur indépendant
Ligne de surveillance d'entraînement Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels
Achat des pièces de rechange USB au câble de l'adaptateur RS232 S'il y a lieu, achat d'individu
Ligne de communication d'Ethernet S'il y a lieu, achat d'individu



Emballage :



Détails de emballage de la commande servo
Produits E1 (3-6A) E2 (7-12A) E3 (16-27A) C015 (32-38A) C022 (45-60A)
Ctn. Taille 280*208*78 280*208*112 375*290*155 440*296*288 510*305*325
Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Système de servocommande à C.A. de 1KW 2000rpm avec l'impulsion 2500 par accroissement 3

Délai de livraison et manière d'expédition



Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.



Cetificates :

1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de

système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;

3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse

normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
