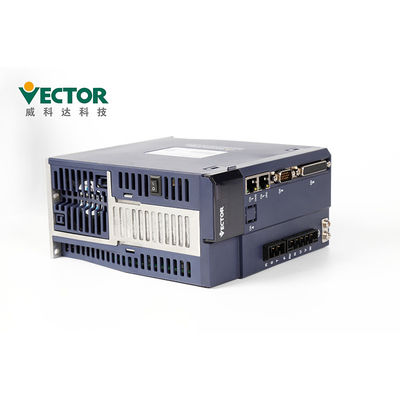

3kw commande servo universelle à grande vitesse à C.A. 220V pour la machine textile
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Vector |
| Certification: | CE |
| Numéro de modèle: | VEC-VC-01223HC-M-E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 kit |
|---|---|
| Prix: | To Be Discussed |
| Détails d'emballage: | 280*208*78mm, 375*290*155mm |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 500 kits/mois |
|
Détail Infomation |
|||
| Tension: | 220V | Puissance: | 3KW |
|---|---|---|---|
| Phase: | Simple/phase 3 | Protocoles de transmission: | CanOpen/Ethercat/Modbus |
| ENCODEUR: | impulsion 2500 par accroissement + encodeur de Hall ; | Courant évalué: | 12A |
| Entrée-sortie: | Impulsion/analogue | Mode de contrôle: | Serrez à la clé dynamométrique/emplacement/vitesse |
| application: | machine textile | Nom de produit: | Commande de moteur servo à C.A. pour la machine textile |
| Surligner: | commande 3kw servo universelle,Commande servo universelle à C.A. 220V,commande de moteur servo à C.A. 3kw |
||
Description de produit
Moteur servo à C.A., commande servo de 380V 5.5kW pour la machine de bâti de chapeau de carton
Commande servo pour la machine de bâti de chapeau de carton
Courant alternatif 65.5KW
380V simple/triphasé
Modbus/CanOpen/EtherCAT
Mode de contrôle d'emplacement/vitesse/couple
impulsion 2500 par accroissement + encodeur de Hall ;
Description de produits
| Nom de produit | Commande de moteur servo à C.A. pour la machine textile |
| Marque | Vecteur |
| Modèle non. | VEC-VC-01223HC-M-E |
| Puissance | 3KW |
| Entrée-sortie | Impulsion/analogue |
| Tension | 220V |
| Phase | Simple/triphasé |
| Courant évalué | 12A |
| Protocoles de transmission | Modbus/CanOpen/EtherCAT |
| Encodeur | impulsion 2500 par accroissement + encodeur de Hall ; |
| Entrée de Digital | Permettez la commande, commande remise à zéro, commutateur de la commande A/B de couple, inverse de commande de couple Permettez, commutateur en avant de la limite A/B de couple, commutateur négatif de la limite A/B de couple, en avant Limitation de vitesse un commutateur de /B, commutateur négatif de la limitation de vitesse A/B, essai en avant, essai inverse, vitesse l'inverse de commande permettent, commutateur principal de la source A/B de vitesse, arrêt de vitesse permettent, position claire compte, sélection fixe de mode de vitesse et à plusieurs vitesses zéro 0, sélection à plusieurs vitesses de vitesse de vitesse 1, sélection à plusieurs vitesses 2, sélection à plusieurs vitesses 3, commande de vitesse de vitesse de position interdit, l'inverse de commande de position, commande d'impulsion a interdit, rapport électronique de vitesse commutateur 1, espace libre d'erreur de position, retour à zéro, position de multi-segment de déclencheur, sélection 0, sélection 1, multi-segment de position de multi-segment de position de multi-segment sélection 2, sélection 3, direction de position de position de multi-segment de position de multi-segment sélection, entrée de retour nulle de commutateur d'origine, impulsion de x/y et planification interne de position la commutation, le commutateur de mode de contrôle 0, le commutateur de mode de contrôle 1, permettent d'interrompre la longueur fixe l'entrée, décommandent pour interrompre la longueur fixe, longueur fixe d'interruption de déclencheur, d'abord réglée du deuxième ensemble commutateur de gain, défaut remis à zéro, mode positif de commutateur de limite en position, commutateur de limite inverse dedans boucle de mode de position, ouverte et bloquée en plein mode de boucle bloquée, commutateur électronique de rapport de vitesse 2, entrée de surchauffe de moteur, entrée d'arrêt d'urgence, déclencheur interne clair, ensemble interne de déclencheur, contre- impulsion interne de compte, compteur interne clair, mode du mode UPDOWN de vitesse signal, mode du mode UPDOWN de vitesse EN BAS de signal, correction automatique de dérive nulle d'AI. |
|
| Sortie numérique | Le conducteur a permis, arrivée de vitesse, réduction de vitesse, augmentation de vitesse, vitesse nulle, vitesse plus de limite, rotation en avant, rotation inverse, sortie de défaut, limitation de vitesse en avant en mode de couple, le mode de couple dans la limitation de vitesse négative, en mode de couple, le positionnement est accompli, le positionnement est proche de la sortie, le retour nul est accompli, l'erreur de position est aussi grande, la sortie est interrompue par la longueur fixe, la sortie de limite de logiciel est sortie, la sortie de frein est commande d'entrée est éteinte valide, souvent, toujours DESSUS, sortie de limite de couple, couple l'arrivée, statut interne de déclencheur, contre- compte interne arrive, vitesse est cohérente, impulsion la commande de position est la sortie nulle |
|
Précautions d'installation
| Installation Environnement Conditions |
Pression atmosphérique | 86~106kPa |
| Humidité de Mbient | 0~55℃ | |
| Température ambiante | 0~90%RH | |
| Estimation d'IP | IP20 | |
| Vibration | 0~4.9m/s^2 |

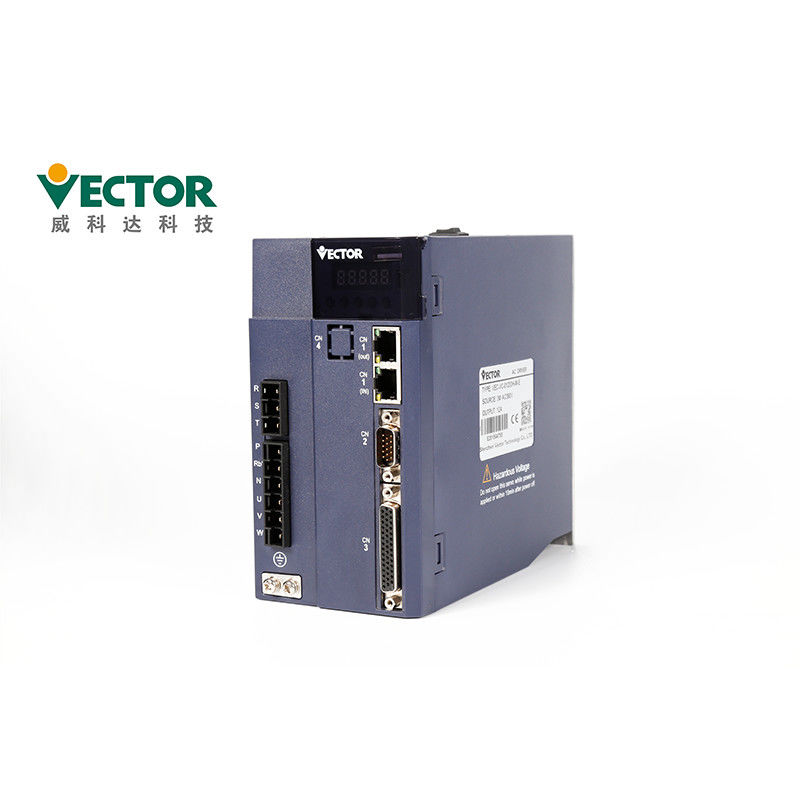

Le panneau contient 8 boutons et 5 tubes numériques. Seulement 5 des 8 boutons peuvent être utilisés, et
autres 3 boutons réservés. Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| PAR/ALM | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| STOP/RST | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| RD/WT | valeurs de paramètre lecture/écriture ; entrez dans la page F-N |
Câblage des précautions
●On lui recommande de ne pas employer 220V monophasé pour l'approvisionnement d'alimentation secteur,
ce qui peut endommager le condensateur électrolytique dû au manque de phase.
●Ne changez pas le câblage pendant puissance-sur, autrement il peut causer électrique
choc ou blessure.
●Veuillez effectuer le câblage ou l'inspection par les techniciens professionnels, autrement elle
peut causer la décharge électrique ou l'échec du produit.
●Svp soigneusement confirmer l'alimentation de câblage et d'énergie. Le circuit de sortie peut être dû mis en court-circuit à
câblage des erreurs ou de l'application de différentes tensions. Le frein ne fonctionne pas quand au-dessus du défaut se produit,
ce qui peut avoir comme conséquence des dommages mécaniques ou le dommage corporel.
●Ne reliez pas le câble de puissance d'entrée aux terminaux d'U, de V, et de W du
commande. Autrement, le conducteur servo sera endommagé.
●En câblant, ne passez pas le cable électrique et le câble de signal par le même tuyau, et n'empaquetez pas
ils ensemble. La distance entre les deux devrait être plus de 30cm pour éviter l'interférence.
●Le terminal à terre de conducteur doit être fondu pour éviter la fuite et pour réduire l'interférence du système,
et le diamètre du fil de masse devrait être le même qu'ou au-dessus de la ligne d'alimentation d'énergie.
●En reliant l'approvisionnement d'approvisionnement de courant alternatif et d'alimentation CC à l'unité servo, reliez au spécifique
terminal. Le manque de faire ainsi peut avoir comme conséquence le défaut de fonctionnement ou le feu.
●Pour la longueur de câblage, la ligne d'entrée de commande est jusqu'à 3m et l'encodeur
la ligne est jusqu'à 20m.
●Employez un câble protégé torsadé pour le câble de signal et le câble d'encodeur, et
la terre le bouclier avec une extrémité simple.
●Les terminaux d'U, de V, de W du conducteur et les terminaux d'U, de V, et de W du moteur devraient être reliés un
selon le nom. S'il est mal relié, le moteur ne peut pas fonctionner normalement.
●Les produits communs de barre omnibus courant continu exigent les résistances sensibles à la pression et le câblage
est sûr.
●Veuillez vérifier la puissance après que le courant soit coupé pendant au moins 5 minutes. Même si le courant est coupé, haute tension
peut rester à l'intérieur de la commande servo. Par conséquent, ne touchez pas le terminal de puissance d'ici 5 minutes après que la puissance soit
arrêté, autrement il peut causer la décharge électrique.
●Ne tournez pas le sous tension/hors tension fréquemment. Quand c'est nécessaire de
sans interruption le tour "MARCHE/ARRÊT" la puissance, commandent svp elle une fois ou moins en 1 minute. Depuis la section d'alimentation d'énergie
du conducteur servo a un condensateur, grands écoulements actuels d'un remplissage (temps de charge de 0,2 secondes) pendant le "MARCHE/ARRÊT"
alimentation d'énergie. Par conséquent, si la puissance est tournée "MARCHE/ARRÊT" fréquemment, la représentation des composants de circuit principaux
à l'intérieur du conducteur servo sera dégradé.
●Ne mettez pas sous tension quand les vis de TB sont lâches ou le câble est
lâchement. Autrement, il peut causer le feu.
●Prenez les mesures de armature appropriées dans les emplacements suivants, autrement
la machine peut être endommagée :
1. Emplacements qui causent l'interférence due à l'électricité statique ;
2. Un endroit qui produit un champ électrique fort ou un champ magnétique fort ;
3. Emplacements où il peut y avoir rayonnement de rayonnement ;
4. Un endroit avec un cordon de secteur tout près.
Précautions d'entretien et d'inspection
●ne changez pas le câblage tandis que le courant passe, autrement il peut causer la décharge électrique ou la blessure.
●veuillez effectuer le câblage ou l'inspection par les techniciens professionnels, autrement elle
peut causer la décharge électrique ou l'échec du produit.
●veuillez vérifier la puissance après que le courant soit coupé pendant au moins 5 minutes. Même si le courant est coupé,
la haute tension peut demeurer à l'intérieur de la commande servo. Par conséquent, ne touchez pas le terminal de puissance en dedans
5 minutes après que le courant est coupé, autrement il peut causer la décharge électrique.
●en remplaçant la commande servo, soutenez svp les paramètres servo d'utilisateur de conducteur à remplacer avant
le remplacement, et transférer le support à la nouvelle commande servo, et puis remettre en marche l'opération,
autrement la machine peut être endommagée.
Accessoires :
| Nom accessoire | Image | ||
| Pièces de rechange de Satandard | Terminal de puissance | |
Adaptez à E1, commande de la structure E2 |
| Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
| Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
| Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
| Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
| Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Certificats
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de
système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse
normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
Vérification de qualité :
Essai de production de quatre fois
Deux fois 24 hoursTesting
Inspection 100% avant l'expédition
Délai de livraison et manière d'expédition
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
| Détails de emballage de la commande servo | |||
| Produits | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Taille | 280*208*78 | 280*208*112 | 375*290*155 |
