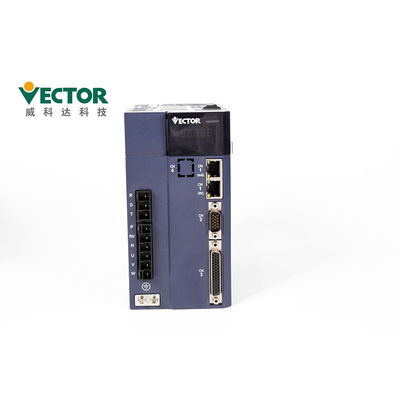

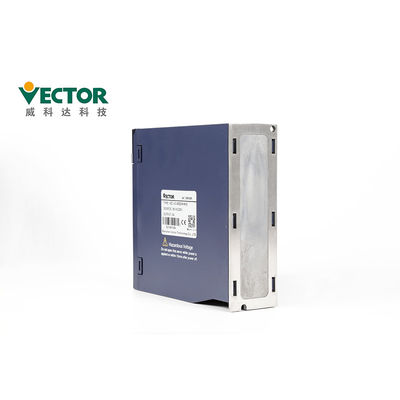

Petit amplificateur servo de moteur servo d'entraînement 2.2KW pour la machine de formation chimique
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Vector |
| Certification: | CE |
| Numéro de modèle: | VEC-VC-01223H-M-E |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 kit |
|---|---|
| Prix: | To Be Discussed |
| Détails d'emballage: | 280*208*78mm, 375*290*155mm |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 500 kits/mois |
|
Détail Infomation |
|||
| Tension: | 220V | Puissance: | 2.2Kw |
|---|---|---|---|
| Phase: | Choisissez/triphasé | Protocoles de transmission: | CanOpen/Ethercat/Modbus |
| ENCODEUR: | encodeur absolu de 17/23bit Tamagawa ; | Courant évalué: | 12A |
| Entrée-sortie: | Impulsion/analogue | Mode de contrôle: | Serrez à la clé dynamométrique/emplacement/vitesse |
| application: | Machine de formation chimique | Nom de produit: | Lecteur servo 2.2kW pour la machine de formation chimique |
| Surligner: | Petite commande servo de la CE,Petite commande 2.2KW servo,Amplificateur du moteur 2.2KW servo |
||
Description de produit
Moteur servo à C.A., commande servo de 380V 5.5kW pour la machine de bâti de chapeau de carton
Lecteur servo 2.2kW pour la machine de formation chimique
Courant alternatif 2.2KW
220V simple/triphasé
Modbus/CanOpen/EtherCAT
Mode de contrôle d'emplacement/vitesse/couple
encodeur absolu de 17/23bit Tamagawa ;
Description de produits
| Nom de produit | Commande de moteur servo à C.A. pour la machine textile |
| Marque | Vecteur |
| Modèle non. | VEC-VC-01223HC-M-E |
| Puissance | 2.2KW |
| Entrée-sortie | Impulsion/analogue |
| Tension | 220V |
| Phase | Simple/triphasé |
| Courant évalué | 12A |
| Protocoles de transmission | Modbus/CanOpen/EtherCAT |
| Encodeur | encodeur absolu de 17/23bit Tamagawa ; |
| La commande d'impulsion entrée | Type d'impulsion | Entrée différentielle, collecteur ouvert |
| Plage de fréquence | Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us |
|
| Mode d'impulsion | impulsion + direction ; Plus d'ab ; CW+CCW ; | |
| Entrée analogique | Chaîne de tension | -10V à 10V |
| Impédance d'entrée | 10kΩ | |
| Fréquence maximum | 1.5kHz | |
| Type d'interface de DI/DO | NPN/PNP | |
| Communication | Modbus/CANopen/EtherCAT | |
Précautions d'installation
| Installation Environnement Conditions |
Pression atmosphérique | 86~106kPa |
| Humidité de Mbient | 0~55℃ | |
| Température ambiante | 0~90%RH | |
| Estimation d'IP | IP20 | |
| Vibration | 0~4.9m/s^2 |
Le panneau contient 8 boutons et 5 tubes numériques. Seulement 5 des 8 boutons peuvent être utilisés, et
autres 3 boutons réservés. Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| PAR/ALM | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| STOP/RST | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| RD/WT | valeurs de paramètre lecture/écriture ; entrez dans la page F-N |
Précautions d'entretien et d'inspection
●ne changez pas le câblage tandis que le courant passe, autrement il peut causer la décharge électrique ou la blessure.
●veuillez effectuer le câblage ou l'inspection par les techniciens professionnels, autrement elle
peut causer la décharge électrique ou l'échec du produit.
●veuillez vérifier la puissance après que le courant soit coupé pendant au moins 5 minutes. Même si le courant est coupé,
la haute tension peut demeurer à l'intérieur de la commande servo. Par conséquent, ne touchez pas le terminal de puissance en dedans
5 minutes après que le courant est coupé, autrement il peut causer la décharge électrique.
●en remplaçant la commande servo, soutenez svp les paramètres servo d'utilisateur de conducteur à remplacer avant
le remplacement, et transférer le support à la nouvelle commande servo, et puis remettre en marche l'opération,
autrement la machine peut être endommagée.
Accessoires :
| Nom accessoire | Image | ||
| Pièces de rechange de Satandard | Terminal de puissance | |
Adaptez à E1, commande de la structure E2 |
| Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
| Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
| Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
| Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
| Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Certificats
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de
système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse
normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
Vérification de qualité :
Essai de production de quatre fois
Deux fois 24 hoursTesting
Inspection 100% avant l'expédition
Délai de livraison et manière d'expédition
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
| Détails de emballage de la commande servo | |||
| Produits | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) |
| Ctn. Taille | 280*208*78 | 280*208*112 | 375*290*155 |
