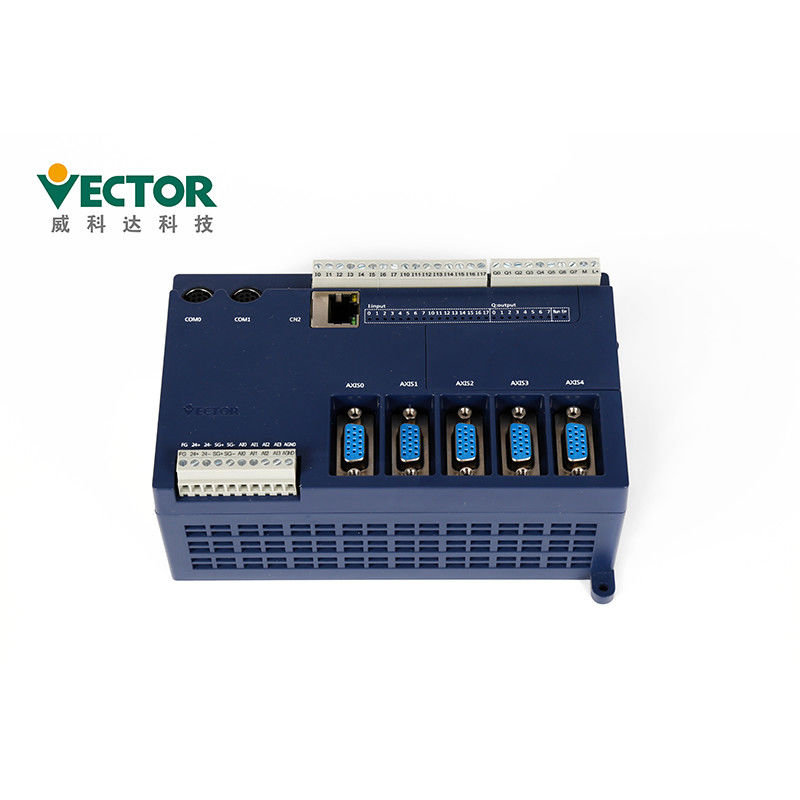

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen

Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VA-MP-005-MA

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: To Be Discussed
Détails d'emballage: 176*165*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500-1000 kits /Month
meilleur prix Contact

Détail Infomation

Outil de programmation: Outil de programmation de MULTIPROG Langue: IEC61131-3 langues de la norme 5
Axe: Axe 5 Certifictaes: CE ET ROHS
Contrôle Modesion: CanOpen/analogue/impulsion Entrée-sortie: 16 DI + 8 FONT
Unités d'expansion: Expansion d'E/S, Digital, analogue, PT100 thermocouple, poids Application: Machine d'impression
Surligner:

Contrôleur de mouvement de CanOpen de machine d'impression

,

Contrôleur de mouvement de ROHS CanOpen

,

Contrôleur de mouvement de ROHS Digital

Description de produit

Contrôleur For Printing Machine de mouvement d'axe de MULTIPROG IEC61131-3 CanOpen 5



Le contrôleur de mouvement de série de VA utilise l'outil de programmation de MULTIPROG et soutient 5 programmant

langues de la norme IEC61131-3 internationale, le rendant facile pour des programmeurs d'application d'obtenir

a commencé. Ce contrôleur de mouvement soutient trois genres d'interfaces : impulsion, analogue et CanOpen pour le mouvement

contrôle.

Caractéristique du produit

Produits Contrôleur For Printing Machine de mouvement de 5 axes
Marque Vecteur
Modèle non. VEC-VA-MP-005-MA
Axe Axe 5
Outil de Progarmming MULTIPROG
Langage de programmation IEC61131-3
Unités d'expansion Expansion d'E/S, Digital, analogue, PT100 thermocouple, poids
Protocoles de transmission CAnopen/impulsion/analogue



Représentation :



Capacité de traitement des signaux - la capacité de calcul puissante du BRAS, l'excellent signal ultra-rapide de FPGA

capacité de traitement ; Vitesse d'opération - le cycle d'opération de l'axe 6 prend seulement 500 micro-secondes.



Fonctions de commande puissantes de mouvement



1. Le bloc de fonction de commande de mouvement se conforme à PLCOPEN2.0, soutient également des blocs de fonction de commande numérique par ordinateur

2. La fonction de secousse de soutien, a placé le taux de changement d'accélération/de décélération ; Fonction de mode de tampon de soutien,

    une courbe plus molle de mouvement.

3. fournissez les blocs de fonction spéciale pour quelques industries, optimisez les solutions, et faites la demande davantage

    commode et efficace :

Foyers de vecteur sur fournir les solutions globales pour des clients. Nous avons adapté les modules aux besoins du client spéciaux pour

clients pour l'industrie, comme : modules spéciaux pour l'équipement de courrier-presse, modules spéciaux pour la conduite

alimentation-papier de bord, coupant les modules, et le module de mouvement absolu pour la charge lourde d'inertie et ainsi de suite. L'utilisation

des modules consacrés fait la demande des contrôleurs de mouvement plus facile et plus efficace.

Installation et démarrage de logiciel de MULTIPROG

1) Décomprimez le dossier d'installation de MULTIPROG. Le « X » et « Y » dans le nom de dossier sont des nombres. Ensuite

la décompression, un dossier appelé « MULTIPROGX.XXBuiIdYYY » sera produite, indiquant le numéro de version

du paquet d'installation. Ouvrez le dossier, qui apparaîtra comme montré



2) Double clic pour ouvrir le « 双击我自动安装 » comme montré



3) Dans la zone de dialogue automatique, contrôle « que j'accepte .......... » comme montré.



4) Choisissez le chemin d'installation, l'utilisateur peut le choisir, pour choisir ici le défaut, clic « après » aussi montré



5) Cliquez sur installent, puis l'attente l'achèvement de l'installation, la procédure d'installation peut prendre

une certaine heure, comme montré.



6) Cliquez sur la « finition » pour accomplir l'installation du logiciel de programmation de MULTIPROG comme montrée.



7) Double-click l'icône pour commencer MULTIPROG. Si l'icône n'apparaît pas sur votre bureau, vous pouvez également

employez l'à " MULTIPROG 5,51 de " logiciel " de CONTACT de PHOENIX d'à de " programme " d'à « de menu " de début exprès » pour commencer.



MULTIPROG soutient l'IL, St, le chasseur bombardier à double capacité, LD, langages de programmation de SFC cinq, dont l'IL et le S T appartiennent au

le langage de programmation des textes, chasseur bombardier à double capacité, LDAnd SFC appartiennent au langage de programmation graphique. Un programme avec

des fonctions indépendantes est divisées en cloison de pièce et de données de code. Le code est écrit en une ou plusieurs langues

de l'IL, le St, le chasseur bombardier à double capacité, le LD, le SFC, et les données est déclaré dans l'ordre d'entretien variable. Ce chapitre décrit comment à

déclarez les variables et comment les programmer dans ces cinq langages de programmation :



le〗 IL du 〖1 est une abréviation de la liste d'instruction ;

le St de〗 du 〖2 est une abréviation de texte structuré par texte structuré ;

le chasseur bombardier à double capacité de〗 du 〖3 est une abréviation de diagramme de fonction de schéma fonctionnel de fonction ;

le〗 LD du 〖4 est une abréviation de diagramme d'échelle de diagramme d'échelle ;

le〗 SFC du 〖5 est diagramme de SequentialFunction est une abréviation de diagramme séquentiel de fonction ;



Dans un langage de programmation comme des graphiques, des programmes sont balayés de haut en bas et de gauche à droite. Dans a

le langage de programmation basé par texte, programmes sont balayés de haut en bas.



Présentation d'interface de programmation de MULTIPROG

Après ouverture de MULTIPROG, vous caNSee qu'il a seulement une frontière principale. Selon la fonction,

il est divisé en différents secteurs, comme montré.

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 0

a. Structure de programmation claire, langage de programmation standard

b. Compilation croisée de soutien entre le chasseur bombardier à double capacité, le LD et l'IL, et programmation mélangée de soutien

c. Soutient des langages de la programmation IEC61131-3 : Chasseur bombardier à double capacité, LD, l'IL, St et SFC



Modèle de programmation avec IEC61131-3 standard

1) Le logiciel de programmation de MULTIPROG employé par le contrôleur de mouvement de VA a un langage de programmation

et structure de programme selon le système de programmation du CEI 61131-3. Dans le CEI 61131-3,

l'établissement des programmes et des projets est fait dans l'unité d'organisation de programme (POU). L'unité POU consiste

de trois parts : PROGRAMME, FUNCTIONBLOCK et FONCTION. Il remplace les cinq blocs fonctionnels OB, le PB, DB,

SB et FB du langage de programmation traditionnel de PLC. Plus efficace et plus concis comme montré.

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 1

2) Le modèle de logiciel de programmation du CEI 61131-3 est représenté par une structure hiérarchisée, comme montré ci-dessous, le logiciel

le modèle décrit les relations entre les diverses parties, y compris la configuration, ressource, tâche, programme

l'unité d'organisation, les variables globales, la configuration d'entrée-sortie, le processus etc… de programmation peuvent programmer un programme complexe,

ou divisée en un certain nombre de petits modules peut également être simultanément la pluralité de downloaDA de programmes distincts, fonctionnement,

ou le programme dans une pluralité de tâches d'exécuter, améliorer la modularité et l'efficacité de procédures opérationnelles comme montré.

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 2

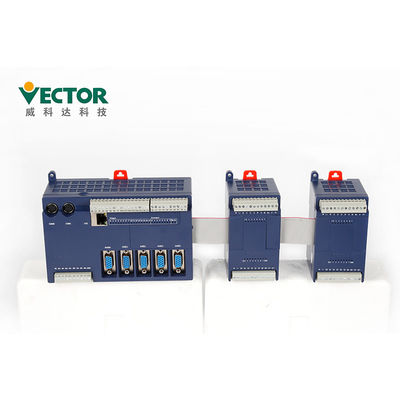

Unités d'expansion

Le module d'expansion du centre serveur E/S du contrôleur de mouvement de Vikeda a principalement 8IO, 16I et 16O. 8IO signifie que

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (type sortie de transistor) ; 16I signifie cela

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (sortie de transistor). 16 DI ports ; 16O

les moyens que le module d'expansion a 16 FONT des ports (sortie de transistor) ; parmi eux, des DI et FAIRE peuvent être choisis

par des pullovers sur le centre serveur de contrôleur de mouvement pour choisir des types de NPN et de PNP



Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 3

La température de l'environnement où ce produit est employé est -10°C à +40°C. Pour le travail à long terme,

on lui recommande que la température ambiante soit au-dessous de +40°C. Si la température ambiante dépasse

+40°C, le placent svp dans un endroit bien-aéré pour assurer la fiabilité de produit. Si ce produit est installé dedans

une boîte de distribution, la taille et les états de ventilation de la boîte de distribution doivent être tels cela tout interne

des appareils électroniques ne sont pas exposés au danger de la surchauffe, et l'attention devrait être prêtée à si

la vibration de la machine affectera les appareils électroniques de la boîte de distribution. En outre,

les états de l'utilisation incluent ce qui suit :

⑴Endroits sans dispositifs de haut-chauffage ;
⑵Endroits exempts des gouttelettes d'eau, de la vapeur, de la poussière et de la poussière huileuse ;
⑶Endroits où il n'y a aucun gaz ou liquide corrosif et inflammable ;
⑷Endroits sans particules de flottement de la poussière et en métal ;
⑸Un endroit ferme et sans vibration ;
⑹Un endroit sans interférence de bruit électromagnétique.

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 4



Différentes unités et fonctions d'expansion



Modèle Fonction
VEC-VA-EX-8IO entrée numérique de 8-canal, module de sortie numérique de 8 canaux ; le type de sortie est sortie de transistor
VEC-VA-EX-16I module d'entrée 16 numérique
VEC-VA-EX-16O 16 modules de sortie numérique ; le type de sortie est sortie de transistor
VEC-VA-EX-4XA-B 4 canaux d'entrée d'ANNONCE, 4 canaux de module de sortie du DA ; la résolution est 12bit, entrée d'ANNONCE peut être configurée à 0~5V, 0~10V, ±10V et 0~20mA par le logiciel, sortie du DA peut être configuré à 0~5V, 0~10V, ±10V
VEC-VA-EX-4PT-B module d'entrée 4-way PT100 trifilaire ; température ambiante -200~+600℃, commande de source 1mA actuelle constante, exactitude de la mesure 0.1℃
VEC-VA-EX-4TC-B module d'entrée du thermocouple 4-channel ; appuis jusqu'à 8 types de thermocouples, détection cassée de couples, exactitude de la mesure 0.1℃
VEC-VA-EX-2WT-B 2-channel pesant le module ; les valeurs multiples de caractéristique sont facultatives, l'échantillonnage 24bit à haute résolution



Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 5

Emballage et expédition

Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Contrôleur For Printing Machine de mouvement de Digital ROHS CanOpen 6



Délai de livraison

Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.



Certificats de la CE et de ROHS
