Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VA-MP-005-A

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: To Be Discussed
Détails d'emballage: 176*165*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500-1000 kits /Month
meilleur prix Contact

Détail Infomation

Outil de programmation: MULTIPROG Langue: Norme IEC61131-3
Axe: Axe 5 Certifictaes: CE ET ROHS
Contrôle Modesion: CanOpen/analogue/impulsion
Surligner:

Contrôleur multiaxe de mouvement linéaire

,

Contrôleur de mouvement linéaire de contrôle du vecteur E/S

,

Nourriture machine à emballer le contrôleur de mouvement d'Ethernet

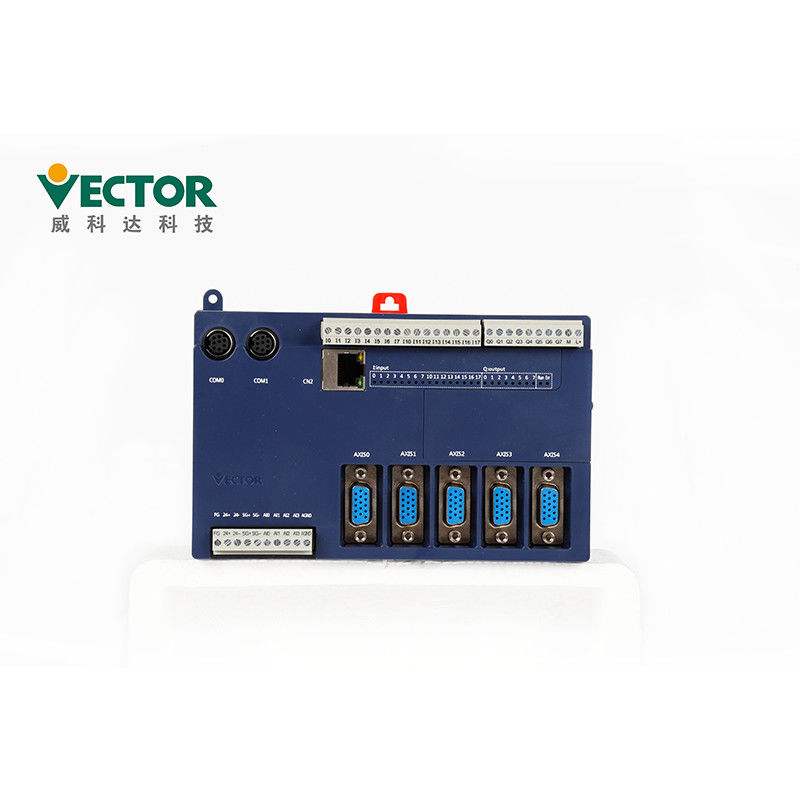

Description de produit

Contrôle d'entrée-sortie multi de With de contrôleur de mouvement de l'axe IEC61131-3 pour des machines à emballer de nourriture



Le contrôleur de mouvement de série de VA utilise l'outil de programmation de MULTIPROG et soutient 5 programmant

langues de la norme IEC61131-3 internationale, le rendant facile pour des programmeurs d'application d'obtenir

a commencé. Ce contrôleur de mouvement soutient trois genres d'interfaces : impulsion, analogue et CanOpen pour le mouvement

le contrôleur de mouvement de série de control.VA a 5 interfaces de matériel d'axe de servo, qui peuvent adopter la boucle fermée analogue

le contrôleur de contrôle ou de mouvement de la semi-fermé-boucle control.VA d'impulsion fournit une solution sur un seul point de vente, soutient l'E/S local

expansion, Ethernet, publication périodique ; soutient le contrôle en temps réel de multi-tâche, et a avancé et simulation facile à utiliser

les outils, et intègre les blocs riches de fonction de commande de mouvement (modules consacrés y compris pour l'industrie), paramètre

l'ajustement est commode, et inclut le lissage de la courbe de vitesse quand le bloc de fonction est commuté.

La courbe de vitesse de la fonction de came est une courbe polynôme du 5ème degré S ; le cycle opératoire de mouvement de 6 haches servo

(Axe virtuel y compris) est petits 500 nous. Ce produit est réellement le chef dans des produits de contrôleur de mouvement de non-autobus.



Caractéristique du produit

Produits Contrôleur de mouvement de Canopen
Marque Vecteur
Modèle non. VEC-VA-MP-005-A
Axe Axe 5
Outil de Progarmming MULTIPROG
Langage de programmation IEC61131-3
Unités d'expansion Expansion d'E/S, Digital, analogue, PT100 thermocouple, poids
Protocoles de transmission CanOpen/analogue/impulsion





Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 0

Grâce à l'excellente interface homme-machine de MULTIPROG, juste quelques étapes faciles pour créer un projet.

Cette section décrit comment installer la description du logiciel MULTIPROG, toute l'interface du logiciel

à la configuration d'usage final MULTIPROG a présenté.



Installation et démarrage de logiciel de MULTIPROG

1) Décomprimez le dossier d'installation de MULTIPROG. Le « X » et « Y » dans le nom de dossier sont des nombres. Ensuite

la décompression, un dossier appelé « MULTIPROGX.XXBuiIdYYY » sera produite, indiquant le numéro de version

du paquet d'installation. Ouvrez le dossier, qui apparaîtra comme montré



2) Le double clic pour ouvrir le « double clic installent automatiquement » comme montré



3) Dans la zone de dialogue automatique, contrôle « que j'accepte .......... » comme montré.



4) Choisissez le chemin d'installation, l'utilisateur peut le choisir, pour choisir ici le défaut, clic « après » aussi montré



5) Cliquez sur installent, puis l'attente l'achèvement de l'installation, la procédure d'installation peut prendre

une certaine heure, comme montré.



6) Cliquez sur la « finition » pour accomplir l'installation du logiciel de programmation de MULTIPROG comme montrée.



7) Double-click l'icône pour commencer MULTIPROG. Si l'icône n'apparaît pas sur votre bureau, vous pouvez également

employez l'à " MULTIPROG 5,51 de " logiciel " de CONTACT de PHOENIX d'à de " programme " d'à « de menu " de début exprès » pour commencer.



MULTIPROG soutient l'IL, St, le chasseur bombardier à double capacité, LD, langages de programmation de SFC cinq, de
la quels IL et S T appartenez au langage de programmation des textes, chasseur bombardier à double capacité, LDAnd SFC appartenez au graphique
langage de programmation. Un programme avec des fonctions indépendantes est divisé en pièce et données de code
cloison. Le code est écrit dans un ou plusieurs langues de l'IL, du St, du chasseur bombardier à double capacité, du LD, du SFC, et des données est
avoué dans l'ordre d'entretien variable. Ce chapitre décrit comment déclarer des variables et comment à
programmez-les dans ces cinq langages de programmation.
le〗 IL du 〖1 est une abréviation de la liste d'instruction ;
le St de〗 du 〖2 est une abréviation de texte structuré par texte structuré ;
le chasseur bombardier à double capacité de〗 du 〖3 est une abréviation de diagramme de fonction de schéma fonctionnel de fonction ;
le〗 LD du 〖4 est une abréviation de diagramme d'échelle de diagramme d'échelle ;
le〗 SFC du 〖5 est diagramme de SequentialFunction est une abréviation de diagramme séquentiel de fonction ;
Dans un langage de programmation comme des graphiques, des programmes sont balayés de haut en bas et gauche
pour redresser. Dans un texte basé le langage de programmation, programmes sont balayés de haut en bas.

Modèle de programmation avec IEC61131-3 standard

1) Le logiciel de programmation de MULTIPROG employé par le contrôleur de mouvement de VA a un langage de programmation

et structure de programme selon le système de programmation du CEI 61131-3. Dans le CEI 61131-3,

l'établissement des programmes et des projets est fait dans l'unité d'organisation de programme (POU). L'unité POU consiste

de trois parts : PROGRAMME, FUNCTIONBLOCK et FONCTION. Il remplace les cinq blocs fonctionnels OB, le PB, DB,

SB et FB du langage de programmation traditionnel de PLC. Plus efficace et plus concis comme montré.

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 1

2) Le modèle de logiciel de programmation du CEI 61131-3 est représenté par une structure hiérarchisée, comme montré ci-dessous, le logiciel

le modèle décrit les relations entre les diverses parties, y compris la configuration, ressource, tâche, programme

l'unité d'organisation, les variables globales, la configuration d'entrée-sortie, le processus etc… de programmation peuvent programmer un programme complexe,

ou divisée en un certain nombre de petits modules peut également être simultanément la pluralité de downloaDA de programmes distincts, fonctionnement,

ou le programme dans une pluralité de tâches d'exécuter, améliorer la modularité et l'efficacité de procédures opérationnelles comme montré.

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 2

Présentation d'interface de programmation de MULTIPROG

Après ouverture de MULTIPROG, vous caNSee qu'il a seulement une frontière principale. Selon la fonction,

il est divisé en différents secteurs, comme montré.

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 3

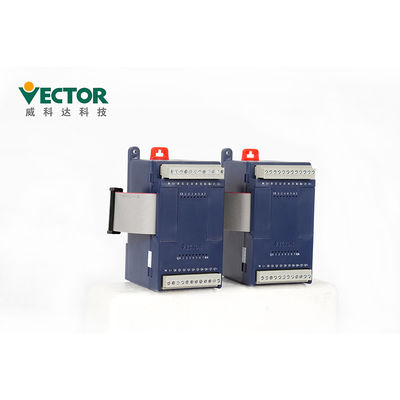

Unités d'expansion

Le module d'expansion du centre serveur E/S du contrôleur de mouvement de Vikeda a principalement 8IO, 16I et 16O. 8IO signifie que

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (type sortie de transistor) ; 16I signifie cela

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (sortie de transistor). 16 DI ports ; 16O

les moyens que le module d'expansion a 16 FONT des ports (sortie de transistor) ; parmi eux, des DI et FAIRE peuvent être choisis

par des pullovers sur le centre serveur de contrôleur de mouvement pour choisir des types de NPN et de PNP



Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 4

La température de l'environnement où ce produit est employé est -10°C à +40°C. Pour le travail à long terme,

on lui recommande que la température ambiante soit au-dessous de +40°C. Si la température ambiante dépasse

+40°C, le placent svp dans un endroit bien-aéré pour assurer la fiabilité de produit. Si ce produit est installé dedans

une boîte de distribution, la taille et les états de ventilation de la boîte de distribution doivent être tels cela tout interne

des appareils électroniques ne sont pas exposés au danger de la surchauffe, et l'attention devrait être prêtée à si

la vibration de la machine affectera les appareils électroniques de la boîte de distribution. En outre,

les états de l'utilisation incluent ce qui suit :

⑴Endroits sans dispositifs de haut-chauffage ;
⑵Endroits exempts des gouttelettes d'eau, de la vapeur, de la poussière et de la poussière huileuse ;
⑶Endroits où il n'y a aucun gaz ou liquide corrosif et inflammable ;
⑷Endroits sans particules de flottement de la poussière et en métal ;
⑸Un endroit ferme et sans vibration ;
⑹Un endroit sans interférence de bruit électromagnétique.

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 5

Modèle Fonction
VEC-VA-EX-8IO entrée numérique de 8-canal, module de sortie numérique de 8 canaux ; le type de sortie est sortie de transistor
VEC-VA-EX-16I module d'entrée 16 numérique
VEC-VA-EX-16O 16 modules de sortie numérique ; le type de sortie est sortie de transistor
VEC-VA-EX-4XA-B 4 canaux d'entrée d'ANNONCE, 4 canaux de module de sortie du DA ; la résolution est 12bit, entrée d'ANNONCE peut être configurée à 0~5V, 0~10V, ±10V et 0~20mA par le logiciel, sortie du DA peut être configuré à 0~5V, 0~10V, ±10V
VEC-VA-EX-4PT-B module d'entrée 4-way PT100 trifilaire ; température ambiante -200~+600℃, commande de source 1mA actuelle constante, exactitude de la mesure 0.1℃
VEC-VA-EX-4TC-B module d'entrée du thermocouple 4-channel ; appuis jusqu'à 8 types de thermocouples, détection cassée de couples, exactitude de la mesure 0.1℃
VEC-VA-EX-2WT-B 2-channel pesant le module ; les valeurs multiples de caractéristique sont facultatives, l'échantillonnage 24bit à haute résolution

Emballage et expédition

Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 6



Délai de livraison

Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.



Certificats de la CE et de ROHS

Multiaxis Linear Motion Controller With IO Control For Food Packing Machines 7
