Détails sur le produit:

Lieu d'origine: La Chine
Nom de marque: Vector
Certification: CE
Numéro de modèle: VEC-VA-MP-003-MA

Conditions de paiement et expédition:

Quantité de commande min: 1 kit
Prix: To Be Discussed
Détails d'emballage: 176*165*78mm
Délai de livraison: 3-5 jours de travail
Conditions de paiement: L/C, T/T, Western Union
Capacité d'approvisionnement: 500-1000 kits /Month
meilleur prix Contact

Détail Infomation

Outil de programmation: MULTIPROG Langue: IEC61131-3 langues de la norme 5
Axe: Axe 3 Certifictaes: CE ET ROHS
Contrôle Modesion: CanOpen/analogue/impulsion Entrée-sortie: 16 DI + 8 FONT
Unités d'expansion: Expansion d'E/S, Digital, analogue, PT100 thermocouple, poids Application: Conducteur de chapeau de carton
Surligner:

Contrôleur de mouvement de CanOpen de conducteur

,

Contrôleur de mouvement de CanOpen de la CE

,

Contrôleur programmable de mouvement de conducteur

Description de produit

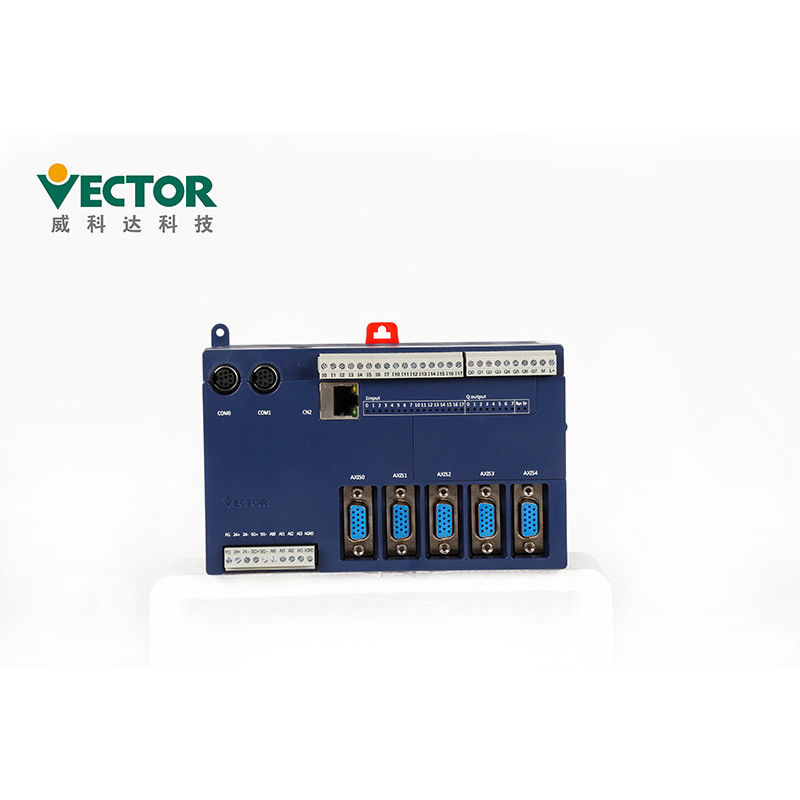

MULTIPROG programmant le conducteur de For Carboard Cap de contrôleur de mouvement d'axe de CanOpen 3



Le contrôleur de mouvement de série de VA utilise l'outil de programmation de MULTIPROG et soutient 5 programmant

langues de la norme IEC61131-3 internationale, le rendant facile pour des programmeurs d'application d'obtenir

a commencé. Ce contrôleur de mouvement soutient trois genres d'interfaces : impulsion, analogue et CanOpen pour le mouvement

le contrôleur de mouvement de série de control.VA a 5 interfaces de matériel d'axe de servo, qui peuvent adopter analogue

le contrôleur de contrôle en circuit fermé ou de mouvement de la semi-fermé-boucle control.VA d'impulsion fournit une solution sur un seul point de vente,

soutient l'expansion locale d'E/S, Ethernet, publication périodique ; soutient le contrôle en temps réel de multi-tâche, et a avancé

et les outils faciles à utiliser de simulation, et intègre les blocs riches de fonction de commande de mouvement (consacré y compris

les modules pour l'industrie), ajustement de paramètre est commode, et inclut le lissage de la vitesse

courbe quand le bloc de fonction est commuté. La courbe de vitesse de la fonction de came est un 5ème polynôme de degré

Courbe de S ; le cycle opératoire de mouvement de 6 haches servo (axe virtuel y compris) est petits 500 nous. Ce produit est réellement

le chef dans des produits de contrôleur de mouvement de non-autobus.



Caractéristique du produit

Produits Conducteur de For Carboard Cap de contrôleur de mouvement
Marque Vecteur
Modèle non. VEC-VA-MP-003-MA
Axe Axe 3
Outil de Progarmming MULTIPROG
Langage de programmation IEC61131-3
Unités d'expansion Expansion d'E/S, Digital, analogue, PT100 thermocouple, poids
Protocoles de transmission CAnopen



Représentation :



Capacité de traitement des signaux - la capacité de calcul puissante du BRAS, l'excellent signal ultra-rapide de FPGA

capacité de traitement ; Vitesse d'opération - le cycle d'opération de l'axe 6 prend seulement 500 micro-secondes.



Fonctions de commande puissantes de mouvement



1. Le bloc de fonction de commande de mouvement se conforme à PLCOPEN2.0, soutient également des blocs de fonction de commande numérique par ordinateur

2. La fonction de secousse de soutien, a placé le taux de changement d'accélération/de décélération ; Fonction de mode de tampon de soutien,

    une courbe plus molle de mouvement.

3. fournissez les blocs de fonction spéciale pour quelques industries, optimisez les solutions, et faites la demande davantage

    commode et efficace :

Foyers de vecteur sur fournir les solutions globales pour des clients. Nous avons adapté les modules aux besoins du client spéciaux pour

clients pour l'industrie, comme : modules spéciaux pour l'équipement de courrier-presse, modules spéciaux pour la conduite

alimentation-papier de bord, coupant les modules, et le module de mouvement absolu pour la charge lourde d'inertie et ainsi de suite. L'utilisation

des modules consacrés fait la demande des contrôleurs de mouvement plus facile et plus efficace.

Installation et démarrage de logiciel de MULTIPROG

1) Décomprimez le dossier d'installation de MULTIPROG. Le « X » et « Y » dans le nom de dossier sont des nombres. Ensuite

la décompression, un dossier appelé « MULTIPROGX.XXBuiIdYYY » sera produite, indiquant le numéro de version

du paquet d'installation. Ouvrez le dossier, qui apparaîtra comme montré



2) Double clic pour ouvrir le « 双击我自动安装 » comme montré



3) Dans la zone de dialogue automatique, contrôle « que j'accepte .......... » comme montré.



4) Choisissez le chemin d'installation, l'utilisateur peut le choisir, pour choisir ici le défaut, clic « après » aussi montré



5) Cliquez sur installent, puis l'attente l'achèvement de l'installation, la procédure d'installation peut prendre

une certaine heure, comme montré.



6) Cliquez sur la « finition » pour accomplir l'installation du logiciel de programmation de MULTIPROG comme montrée.



7) Double-click l'icône pour commencer MULTIPROG. Si l'icône n'apparaît pas sur votre bureau, vous pouvez également

employez l'à " MULTIPROG 5,51 de " logiciel " de CONTACT de PHOENIX d'à de " programme " d'à « de menu " de début exprès » pour commencer.



Présentation d'interface de programmation de MULTIPROG

Après ouverture de MULTIPROG, vous caNSee qu'il a seulement une frontière principale. Selon la fonction,

il est divisé en différents secteurs, comme montré.

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 0

a. Structure de programmation claire, langage de programmation standard

b. Compilation croisée de soutien entre le chasseur bombardier à double capacité, le LD et l'IL, et programmation mélangée de soutien

c. Soutient des langages de la programmation IEC61131-3 : Chasseur bombardier à double capacité, LD, l'IL, St et SFC



Modèle de programmation avec IEC61131-3 standard

1) Le logiciel de programmation de MULTIPROG employé par le contrôleur de mouvement de VA a un langage de programmation

et structure de programme selon le système de programmation du CEI 61131-3. Dans le CEI 61131-3,

l'établissement des programmes et des projets est fait dans l'unité d'organisation de programme (POU). L'unité POU consiste

de trois parts : PROGRAMME, FUNCTIONBLOCK et FONCTION. Il remplace les cinq blocs fonctionnels OB, le PB, DB,

SB et FB du langage de programmation traditionnel de PLC. Plus efficace et plus concis comme montré.

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 1

2) Le modèle de logiciel de programmation du CEI 61131-3 est représenté par une structure hiérarchisée, comme montré ci-dessous, le logiciel

le modèle décrit les relations entre les diverses parties, y compris la configuration, ressource, tâche, programme

l'unité d'organisation, les variables globales, la configuration d'entrée-sortie, le processus etc… de programmation peuvent programmer un programme complexe,

ou divisée en un certain nombre de petits modules peut également être simultanément la pluralité de downloaDA de programmes distincts, fonctionnement,

ou le programme dans une pluralité de tâches d'exécuter, améliorer la modularité et l'efficacité de procédures opérationnelles comme montré.

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 2

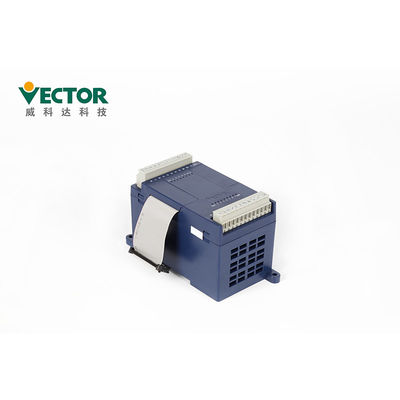

Unités d'expansion

Le module d'expansion du centre serveur E/S du contrôleur de mouvement de Vikeda a principalement 8IO, 16I et 16O. 8IO signifie que

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (type sortie de transistor) ; 16I signifie cela

le module d'expansion a 8 ports d'entrée numérique et 8 ports de sortie numérique (sortie de transistor). 16 DI ports ; 16O

les moyens que le module d'expansion a 16 FONT des ports (sortie de transistor) ; parmi eux, des DI et FAIRE peuvent être choisis

par des pullovers sur le centre serveur de contrôleur de mouvement pour choisir des types de NPN et de PNP



Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 3

La température de l'environnement où ce produit est employé est -10°C à +40°C. Pour le travail à long terme,

on lui recommande que la température ambiante soit au-dessous de +40°C. Si la température ambiante dépasse

+40°C, le placent svp dans un endroit bien-aéré pour assurer la fiabilité de produit. Si ce produit est installé dedans

une boîte de distribution, la taille et les états de ventilation de la boîte de distribution doivent être tels cela tout interne

des appareils électroniques ne sont pas exposés au danger de la surchauffe, et l'attention devrait être prêtée à si

la vibration de la machine affectera les appareils électroniques de la boîte de distribution. En outre,

les états de l'utilisation incluent ce qui suit :

⑴Endroits sans dispositifs de haut-chauffage ;
⑵Endroits exempts des gouttelettes d'eau, de la vapeur, de la poussière et de la poussière huileuse ;
⑶Endroits où il n'y a aucun gaz ou liquide corrosif et inflammable ;
⑷Endroits sans particules de flottement de la poussière et en métal ;
⑸Un endroit ferme et sans vibration ;
⑹Un endroit sans interférence de bruit électromagnétique.

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 4



Différentes unités et fonctions d'expansion



Modèle Fonction
VEC-VA-EX-8IO entrée numérique de 8-canal, module de sortie numérique de 8 canaux ; le type de sortie est sortie de transistor
VEC-VA-EX-16I module d'entrée 16 numérique
VEC-VA-EX-16O 16 modules de sortie numérique ; le type de sortie est sortie de transistor
VEC-VA-EX-4XA-B 4 canaux d'entrée d'ANNONCE, 4 canaux de module de sortie du DA ; la résolution est 12bit, entrée d'ANNONCE peut être configurée à 0~5V, 0~10V, ±10V et 0~20mA par le logiciel, sortie du DA peut être configuré à 0~5V, 0~10V, ±10V
VEC-VA-EX-4PT-B module d'entrée 4-way PT100 trifilaire ; température ambiante -200~+600℃, commande de source 1mA actuelle constante, exactitude de la mesure 0.1℃
VEC-VA-EX-4TC-B module d'entrée du thermocouple 4-channel ; appuis jusqu'à 8 types de thermocouples, détection cassée de couples, exactitude de la mesure 0.1℃
VEC-VA-EX-2WT-B 2-channel pesant le module ; les valeurs multiples de caractéristique sont facultatives, l'échantillonnage 24bit à haute résolution

Emballage et expédition

Petits groupes de emballage de contrôleur de mouvement
Produits Mouvement de VA Expansion de VA Mouvement du VE Expansion du VE (32) Expansion du VE (76)
Ctn. Taille 176*165*78 127*75*70 144*128*69 176*164*78 316*164*78

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 5



Délai de livraison

Quantité 1-5 kits 50-100 kits 200-500 kits
Délai de livraison D'ici 3 jours 5-10 jours 15-25 jours



1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.

2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.



Certificats de la CE et de ROHS

Langages de programmation du contrôleur 5 de mouvement de CanOpen de la CE de conducteur de chapeau de Carboard 6
