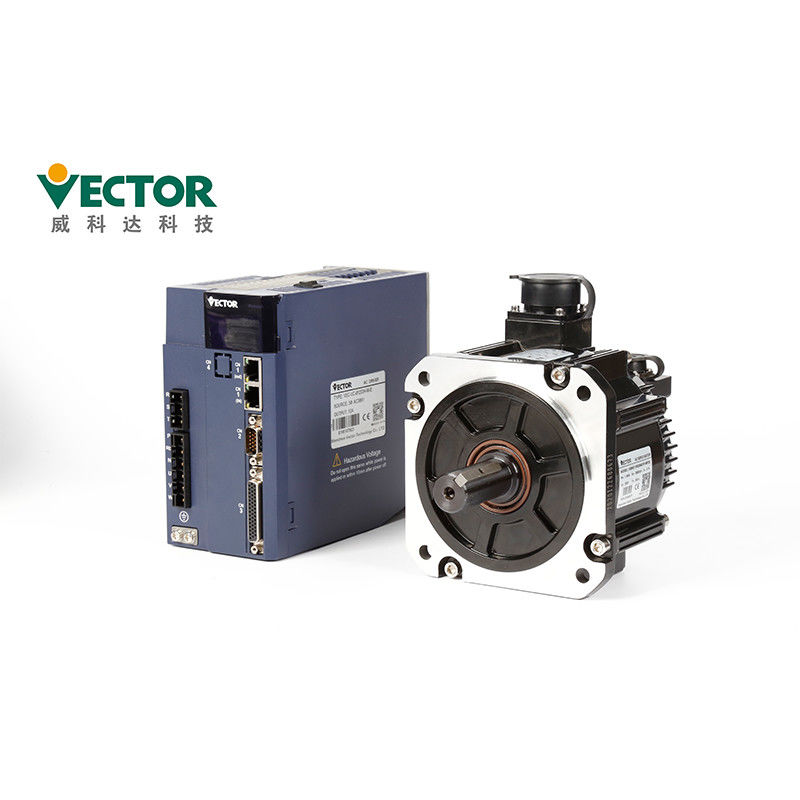

Type d'autobus système de servo de boucle bloquée de Modbus pour la machine de stratification
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Vector |
| Certification: | CE |
| Numéro de modèle: | VEC-VC-00323HC-M-E/60MB-R4030A23F-MF2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 kit |
|---|---|
| Prix: | To Be Discussed |
| Détails d'emballage: | 375*290*155mm, 280*208*112mm |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 500-1000 kits /Month |
|
Détail Infomation |
|||
| Phase: | Triphasé | Tension: | 220v |
|---|---|---|---|
| Modèle: | VEC-VC-00323HC-M-E/60MB-R4030A23F-MF2 | utilisation: | Machine de stratification |
| Certifictaes: | CE | ENCODEUR: | 17/23 encodeur absolu de bit |
| Protocoles de transmission: | Modbus/CANopen/EtherCAT | Puissance: | 0.4KW |
| Surligner: | système de servo de la boucle 0.4kw bloquée,Système de servo de boucle bloquée de Modbus,Système de servo de stratification de boucle bloquée de machine |
||
Description de produit
Le servo en circuit fermé d'autobus universel conduit 0.4kw 220V avec du CE pour la machine de stratification
Commandes servo en circuit fermé d'autobus universel
Courant alternatif 0.4KW
220V triphasé
Modbus/CanOpen/EtherCAT
Mode de contrôle d'emplacement/vitesse/couple
encodeur absolu de 17/23bit Tamagawa ;
Caractéristique du produit
| Nom de produit | Commandes de moteur pas à pas de servo de boucle bloquée |
| Marque | Vecteur |
| Modèle non. | VEC-VC-00323HC-M-E/60MB-R4030A23F-MF2 |
| Power4 | 0.4KW |
| Tension | 2200V |
| Phase | Triphasé |
| Courant évalué | 3A |
| Protocoles de transmission | Modbus/CANopen/EtherCAT |
| Encodeur | 17/23 encodeur absolu de Tamagawa de bit |
Le panneau contient 5 boutons et 5 tubes numériques.
Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| Mode | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| ◄◄ (décalage) | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| PLACEZ | valeurs de paramètre lecture/écriture |
Moteur servo :
Installation :
●Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et
dissipation thermique pendant l'installation et maintenir bon fondre.
●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.
●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique
distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.
| Installation Environnement Conditions |
Pression atmosphérique | 86~106kPa |
| Humidité de Mbient | 0~55℃ | |
| Température ambiante | 0~90%RH | |
| Estimation d'IP | IP20 | |
| Vibration | 0~4.9m/s^2 |
Emballage et expédition
| Détails de emballage de la commande servo | |||||
| Produits | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Taille | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Petits groupes de emballage de contrôleur de mouvement | |||||
| Produits | Mouvement de VA | Expansion de VA | Mouvement du VE | Expansion du VE (32) | Expansion du VE (76) |
| Ctn. Taille | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Délai de livraison
| Quantité | 1-5 kits | 50-100 kits | 200-500 kits |
| Délai de livraison | D'ici 3 jours | 5-10 jours | 15-25 jours |
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
Accessoires
| Nom accessoire | Image | ||
| Pièces de rechange de Satandard | Terminal de puissance | |
Adaptez à E1, commande de la structure E2 |
| Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
| Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
| Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
| Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
| Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Certificats de la CE
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de
système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse
normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
