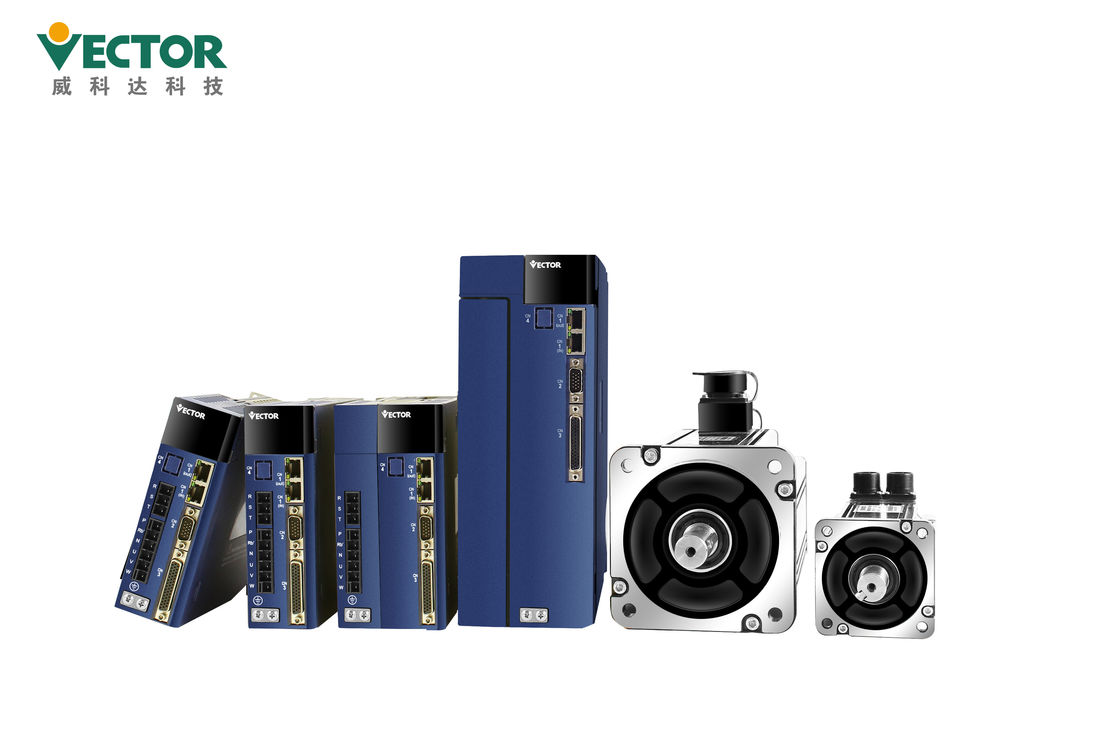

Système de moteur servo à C.A. de la CE 3.8kw pour des découpeuses de travail du bois
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Vector |
| Certification: | CE |
| Numéro de modèle: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 kit |
|---|---|
| Prix: | To Be Discussed |
| Détails d'emballage: | 375*290*155mm, 280*208*112mm |
| Délai de livraison: | 5-8 jours de travail |
| Conditions de paiement: | L/C, T/T, Western Union |
| Capacité d'approvisionnement: | 500-1000 kits /Month |
|
Détail Infomation |
|||
| Phase: | Triphasé | Tension: | 380v |
|---|---|---|---|
| Modèle: | VEC-VC-01233HC-M-E/130MB-3R825A33F-MF2 | utilisation: | Découpeuses de travail du bois |
| Certifictaes: | CE | ENCODEUR: | 17/23 encodeur absolu de bit |
| Protocoles de transmission: | Modbus/CANopen/EtherCAT | Puissance: | 3.8KW |
| Surligner: | Le travail du bois usine le système de moteur servo à C.A.,Système de moteur servo à C.A. de la CE 3.8kw |
||
Description de produit
commande servo stable à C.A. de moteur servo de 3.8kw 380V pour des découpeuses de travail du bois
Commande servo à C.A. pour des découpeuses de travail du bois
Courant alternatif 3.8KW
380V triphasé
Modbus/CanOpen/EtherCAT
Mode de contrôle d'emplacement/vitesse/couple
encodeur absolu de 17/23bit Tamagawa ;
Caractéristique du produit
| Nom de produit | Commande servo à C.A. pour des découpeuses de travail du bois | ||
| Marque | Vecteur | ||
| Modèle non. |
|
||
| Power4 | 3.8KW | ||
| Tension | 380V | ||
| Phase | Triphasé | ||
| Courant évalué | 12A | ||
| Protocoles de transmission | Modbus/CANopen/EtherCAT | ||
| Encodeur | 17/23 encodeur absolu de Tamagawa de bit |
Comment au slect le moteur servo de Drive+Servo
Le panneau contient 5 boutons et 5 tubes numériques.
Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| Mode | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| ◄◄ (décalage) | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| PLACEZ | valeurs de paramètre lecture/écriture |
Le panneau contient 8 boutons et 5 tubes numériques.
Seulement 5 des 8 boutons peuvent être utilisés, et les autres 3 boutons réservés.
Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| PAR/ALM | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| STOP/RST | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| RD/WT | valeurs de paramètre lecture/écriture ; entrez dans la page F-N |
Moteur servo :
Comment à l'installation la commande servo et se relier au moteur servo ?
Installation :
●Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et
dissipation thermique pendant l'installation et maintenir bon fondre.
●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.
●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique
distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.
●En installant, ne bloquez pas les ports d'aspiration et d'échappement, et ne permettez pas les corps étrangers à l'intérieur du
produit à entrer, autrement il peut causer le défaut de fonctionnement ou le feu dû au vieillissement des composants internes.
●Ne placez pas les objets lourds sur ou sous ce produit comme ceci peut avoir comme conséquence la blessure.
●Installez svp dans l'environnement suivant :
1.places sans lumière du soleil directe ;
2.Locations où la température ambiante est de l'ordre de 0 ° C à 55 C de ° ;
humidité 3.Relative de l'ordre de 0% à 95%, et aucune condensation ;
4.Locations exempt des gouttelettes d'eau, des vapeurs, de la poussière et de la poussière huileuse ;
5.Locations où il n'y a aucun dispositif du feu vif ;
6.Non-corrosive, gaz inflammable et sites liquides ;
7.It n'est pas facile d'éclabousser l'eau, le pétrole et la médecine ;
8.places qui ne sont pas exposés au rayonnement radioactif ;
9.Strong et endroits sans vibration ;
10.Locations où il n'y a aucune interférence de bruit électromagnétique.
| Installation Environnement Conditions |
Pression atmosphérique | 86~106kPa |
| Humidité de Mbient | 0~55℃ | |
| Température ambiante | 0~90%RH | |
| Estimation d'IP | IP20 | |
| Vibration | 0~4.9m/s^2 |
Emballage et expédition
| Détails de emballage de la commande servo | |||||
| Produits | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Taille | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Petits groupes de emballage de contrôleur de mouvement | |||||
| Produits | Mouvement de VA | Expansion de VA | Mouvement du VE | Expansion du VE (32) | Expansion du VE (76) |
| Ctn. Taille | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Délai de livraison
| Quantité | 1-5 kits | 50-100 kits | 200-500 kits |
| Délai de livraison | D'ici 3 jours | 5-10 jours | 15-25 jours |
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
Accessoires
| Nom accessoire | Image | ||
| Pièces de rechange de Satandard | Terminal de puissance | |
Adaptez à E1, commande de la structure E2 |
| Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
| Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
| Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
| Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
| Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Certificats de la CE
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de
système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse
normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
