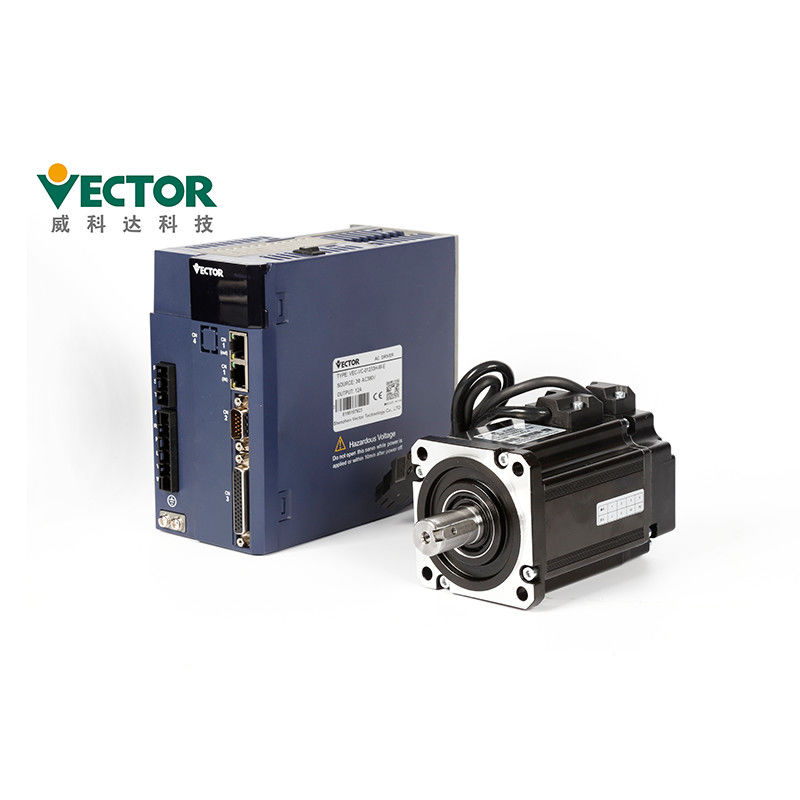

système de contrôle de moteur servo du système de servo à C.A. 380V C.A. pour la machine d'impression
Détails sur le produit:
Lieu d'origine: | La Chine |
Nom de marque: | Vector |
Certification: | CE |
Numéro de modèle: | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Conditions de paiement et expédition:
Quantité de commande min: | 1 kit |
---|---|
Prix: | To Be Discussed |
Détails d'emballage: | 280*208*78mm |
Délai de livraison: | 3-5 jours de travail |
Conditions de paiement: | T/T, Western Union, L/C |
Capacité d'approvisionnement: | 500 kits/mois |
Détail Infomation |
|||
Tension: | 380V | Puissance: | 1 kilowatt |
---|---|---|---|
Courant évalué: | 2,6 A | Vitesse nominale: | 2500 T/MN |
Torgue évalué: | 4 nanomètre | Phase: | Phase 3 |

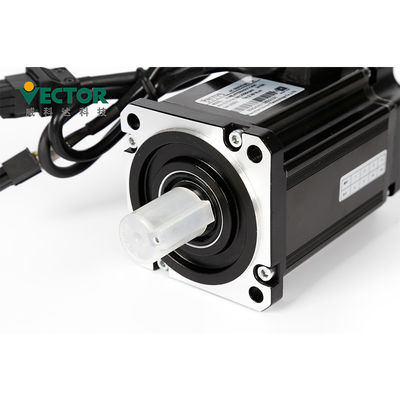

Taille de bride de moteur: | 130mm | Protocoles de transmission: | Modbus/CANopen/EtherCAT |
ENCODEUR: | 17/23, 24 encodeurs absolus de bit | application: | Machine d'impression |
Mettre en évidence: | système de servo à C.A. 2.6A,système de servo à C.A. 380V,système de contrôle de moteur servo à C.A. 380V |
Description de produit
position de système de servo à C.A. 380V/contrôle de vitesse/couple pour la machine d'impression
Commande servo + moteur servo
La puissance couvre 200W-110KW
220V/380V simple/triphasé
Modbus/CanOpen/EtherCAT
Mode de contrôle d'emplacement, de vitesse et de couple
ligne 2500 par accroissement + encodeur de Hall ; ligne 2500 par accroissement ; 17/23 encodeur absolu de Tamagawa de bit ;
24 encodeurs absolus de Nikon de bit
Description de produits
Produits | Système de servo à C.A. |
Marque | Vecteur |
Modèle non. | VEC-VC-00733HC-M-E/130MB-00125A33F-MF2 |
Puissance | 1KW |
Tension | 380V |
Phase | Triphasé |
Vitesse nominale | 2500 t/mn |
Courant évalué | 2.6A |
Torgue évalué | 4 nanomètre |
Protocoles de transmission | Modbus/CANopen/EtherCAT |
Encodeur | ligne 2500 par accroissement + encodeur de Hall ; ligne 2500 par accroissement ; 17/23 encodeur absolu de Tamagawa de bit ; 24 encodeurs absolus de Nikon de bit |
Va-t-ils comment les travaux de système servo ? Le modèle de contrôle d'emplacement, le modèle de contrôle de vitesse et le modèle de contrôle de Trogue.
Tension | Mode de contrôle | Rectification contrôlée par plein monophasée/triphasée Modulation de SVPWM |
Encodeur | Retour d'encodeur | impulsion 2500 par accroissement + encodeur de Hall ; impulsion 2500 par accroissement ; encodeur absolu de 17bit Tamagawa ; encodeur absolu de 23bit Tamagawa ; encodeur absolu de 24bit Nikon ; |
La commande d'impulsion entrée | Type d'impulsion | Entrée différentielle, collecteur ouvert |
Plage de fréquence | Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us |
|
Mode d'impulsion | impulsion + direction ; Plus d'ab ; CW+CCW ; | |
Entrée analogique | Chaîne de tension | -10V à 10V |
Impédance d'entrée | 10kΩ | |
Fréquence maximum | 1.5kHz |
Description servo Detaails d'entraînement au sujet d'une commande servo, comment choisir le modèle servo d'entraînement et faire l'installation ?
●Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et
dissipation thermique pendant l'installation et maintenir bon fondre.
●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.
●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique
distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.
●Installez svp dans l'environnement suivant :
1.places sans lumière du soleil directe ;
2.Locations où la température ambiante est de l'ordre de 0 ° C à 55 C de ° ;
humidité 3.Relative de l'ordre de 0% à 95%, et aucune condensation ;
4.Locations exempt des gouttelettes d'eau, des vapeurs, de la poussière et de la poussière huileuse ;
5.Locations où il n'y a aucun dispositif du feu vif ;
6.Non-corrosive, gaz inflammable et sites liquides ;
7.It n'est pas facile d'éclabousser l'eau, le pétrole et la médecine ;
8.places qui ne sont pas exposés au rayonnement radioactif ;
9.Strong et endroits sans vibration ;
10.Locations où il n'y a aucune interférence de bruit électromagnétique.
Accessoires
Nom accessoire | Image | ||
Pièces de rechange de Satandard | Terminal de puissance | ![]() |
Adaptez à E1, commande de la structure E2 |
Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Certificats
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de la variable
système électrique de conducteur de vitesse), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (normes électriques de compatibilité électromagnétique de partie de système de conducteur de contrôle de vitesse
et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
Délai de livraison et manière d'expédition
Quantité | 1-5 kits | 50-100 kits | 200-500 kits |
Délai de livraison | D'ici 3 jours | 5-10 jours | 15-25 jours |
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
