Système de servo à C.A. du vecteur 2000rpm pour le métal formant la machine
Détails sur le produit:
| Lieu d'origine: | La Chine |
| Nom de marque: | Vector |
| Certification: | CE |
| Numéro de modèle: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
Conditions de paiement et expédition:
| Quantité de commande min: | 1 kit |
|---|---|
| Prix: | USD 300-450 / kit |
| Détails d'emballage: | 280*208*78mm |
| Délai de livraison: | 3-5 jours de travail |
| Conditions de paiement: | T/T, Western Union, L/C |
| Capacité d'approvisionnement: | 500 kits/mois |
|
Détail Infomation |
|||
| Tension: | 380V | Puissance: | 3KW |
|---|---|---|---|
| Courant évalué: | 12A | Vitesse nominale: | 2000 t/mn |
| Torgue évalué: | 14.3N.m | Phase: | Phase 3 |
| Taille de bride de moteur: | 130mm | Protocoles de transmission: | Modbus/CANopen/EtherCAT |
| modèle: | VEC-VC-01233H-M-E/130ME-00320A33-MF2M | application: | métal formant la machine |
| Surligner: | système de servo à C.A. 380V,système de servo à C.A. 2000rpm,système de la servocommande 2000rpm |
||
Description de produit
kit absolu de système servo d'entraînement de moteur servo à C.A. de 3kw 2000rpm pour le métal formant la machine
Kit absolu de système servo
Courant alternatif 380V 3KW
Triphasé avec l'impulsion 2500 par accroissement + encodeur de Hall ;
Type de protocole de Modbus/CANopen/EtherCAT Commucation
Description de produits
| Produits | Kit absolu de système servo |
| Marque | Vecteur |
| Modèle non. | VEC-VC-01233H-M-E/130ME-00320A33-MF2M |
| Puissance | 3KW |
| Tension | 380V |
| Phase | Triphasé |
| Vitesse nominale | 2000 t/mn |
| Courant évalué | 12A |
| Torgue évalué | 14.3N.m |
| Protocoles de transmission | Modbus/CANopen/EtherCAT |
| Tension | Mode de contrôle | Rectification contrôlée par plein monophasée/triphasée Modulation de SVPWM |
| Encodeur | Retour d'encodeur | impulsion 2500 par accroissement + encodeur de Hall ; impulsion 2500 par accroissement ; encodeur absolu de 17bit Tamagawa ; encodeur absolu de 23bit Tamagawa ; encodeur absolu de 24bit Nikon ; |
| La commande d'impulsion entrée | Type d'impulsion | Entrée différentielle, collecteur ouvert |
| Plage de fréquence | Entrée différentielle : 0-500kHz, durée d'impulsion plus grande que 1us Collecteur ouvert : 0-300kHz, durée d'impulsion plus grande que 2.5us |
|
| Mode d'impulsion | impulsion + direction ; Plus d'ab ; CW+CCW ; | |
| Entrée analogique | Chaîne de tension | -10V à 10V |
| Impédance d'entrée | 10kΩ | |
| Fréquence maximum | 1.5kHz | |
| Type d'interface de DI/DO | NPN/PNP | |
| Type de protocole de transmission | Modbus/CANopen/EtherCAT | |
Détails au sujet d'une commande servo, comment choisir le modèle servo d'entraînement et faire l'installation ?

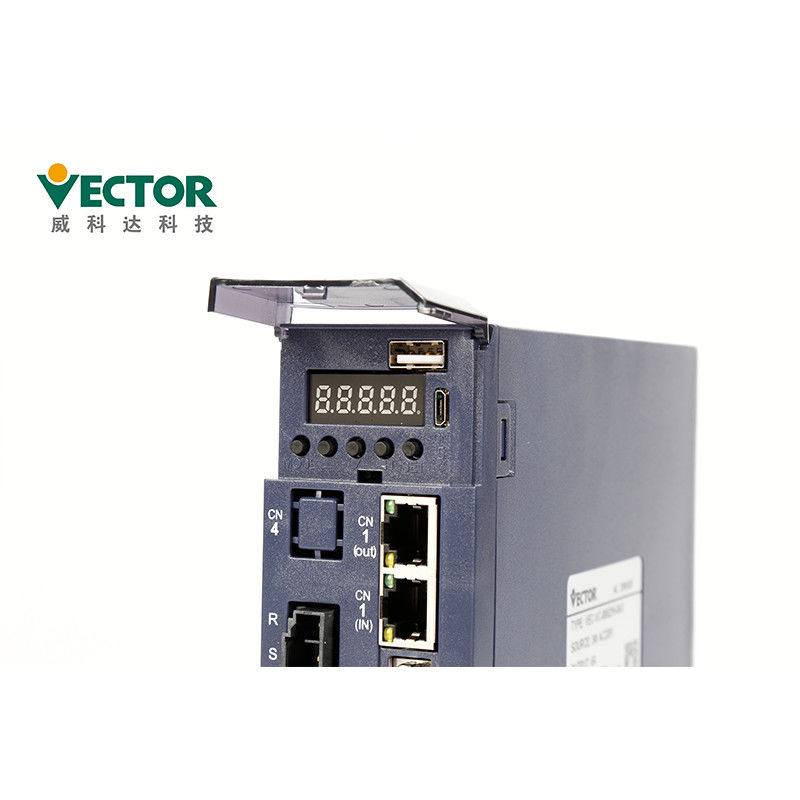

Le panneau contient 8 boutons et 5 tubes numériques.
Seulement 5 des 8 boutons peuvent être utilisés, et les autres 3 boutons réservés.
Les fonctions générales des cinq boutons sont montrées dans la table ci-dessous.
| Nom principal | Fonction principale |
| PAR/ALM | commutateur de mode, retour au menu précédent |
| ▲(ajoutez) | valeur de peu de clignotant d'augmentation du tube numérique de LED |
| ▼(décembre) | Diminuez la valeur de clignotant de chiffre du tube numérique de LED |
| STOP/RST | Déplace le tube du clignotement LED vers la gauche ; vérifie la valeur élevée des données plus long que 5 bits ; Remise de défaut ; exécutez la fonction F-N |
| RD/WT | valeurs de paramètre lecture/écriture ; entrez dans la page F-N |
Installation :
●Installez le conducteur sur une plate-forme sèche et vigoureuse. Maintenez la bonne ventilation et
dissipation thermique pendant l'installation et maintenir bon fondre.
●Installez svp dans la direction spécifique pour éviter le défaut de fonctionnement.
●En installant, assurez-vous svp que le conducteur servo est maintenu à l'spécifique
distance de la surface intérieure de l'armoire et d'autres machines, autrement il peut causer le feu ou le défaut de fonctionnement.
| Installation Environnement Conditions |
Pression atmosphérique | 86~106kPa |
| Humidité de Mbient | 0~55℃ | |
| Température ambiante | 0~90%RH | |
| Estimation d'IP | IP20 | |
| Vibration | 0~4.9m/s^2 |
Accessoires :
| Nom accessoire | Image | ||
| Pièces de rechange de Satandard | Terminal de puissance | |
Adaptez à E1, commande de la structure E2 |
| Prise de l'encodeur Cn3 | Prise d'encodeur du côté de conducteur | ||
| Prise de terminal de contrôle Cn4 | Terminaux de signal d'entrée-sortie, câblage d'utilisateur | ||
| Ligne de connexion d'encodeur | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne électrique | La longueur de câble standard est 3, 5, 8, 10, 13, 15 mètres, selon le client les besoins fournissent le connecteur indépendant |
||
| Ligne de surveillance d'entraînement | Reliez et ajustez le logiciel à la mise à jour de télésurveillance et de progiciels | ||
| Achat des pièces de rechange | USB au câble de l'adaptateur RS232 | S'il y a lieu, achat d'individu | |
| Ligne de communication d'Ethernet | S'il y a lieu, achat d'individu |
Emballage :
| Détails de emballage de la commande servo | |||||
| Produits | E1 (3-6A) | E2 (7-12A) | E3 (16-27A) | C015 (32-38A) | C022 (45-60A) |
| Ctn. Taille | 280*208*78 | 280*208*112 | 375*290*155 | 440*296*288 | 510*305*325 |
| Petits groupes de emballage de contrôleur de mouvement | |||||
| Produits | Mouvement de VA | Expansion de VA | Mouvement du VE | Expansion du VE (32) | Expansion du VE (76) |
| Ctn. Taille | 176*165*78 | 127*75*70 | 144*128*69 | 176*164*78 | 316*164*78 |
Délai de livraison et manière d'expédition
| Quantité | 1-5 kits | 50-100 kits | 200-500 kits |
| Délai de livraison | D'ici 3 jours | 5-10 jours | 15-25 jours |
1. Pour la commande nous pouvons toujours la livraison dans un délai de 1 semaine.
2. Nos produits peuvent shippied par l'intermédiaire de l'air, de la terre ou de la mer.
Cetificates :
1. CE (norme de sécurité d'UE) ;
2. IEC/EN61800-5-1 : 2007 (exigences de sécurité pour élém. élect., le courant ascendant et l'énergie dans section 5-1 de
système électrique de conducteur de vitesse variable), correspondant au GB12668.501-2013 standard national ;
3, LE CEI/EN61800-3 : 2004 + A1 (compatibilité électromagnétique électrique de partie de système de conducteur de contrôle de vitesse
normes et ses méthodes spécifiques d'essai), correspondant au GB12668.3-2012 standard national.
